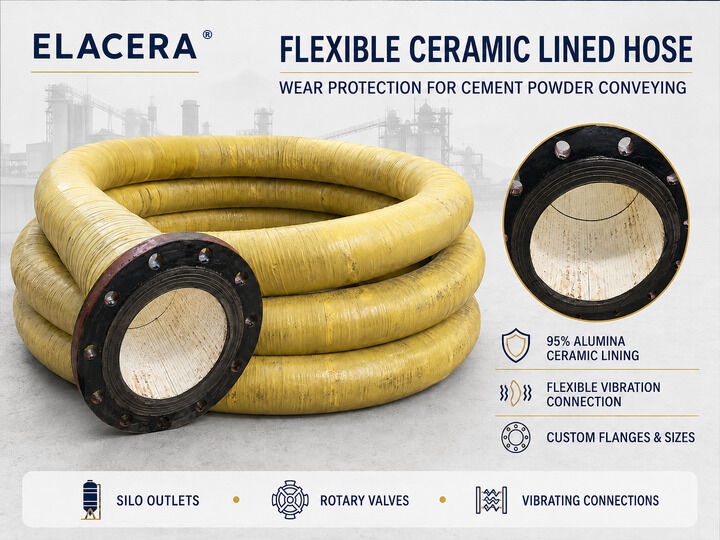

Flexibel keramisch gelijnd slang voor het transport van cementpoeder
Inleiding van het product
Flexible verbindingen zijn vaak de eerste delen die slijten in een cementpoedertransportlijn.of tussen vaste leidingen en trillingsapparatuur.
Een conventionele rubber slang kan trillingen en beperkte beweging absorberen, maar de binnenste rubberlaag blijft blootgesteld aan de poederstroom.het maken van de slang dunner en het verhogen van het risico op lekkage of onverwachte stopzetting.
De Elacera flexibele keramische lijm slang is ontworpen voor herhaalde slijtage verbindingen in cement poeder transport systemen.terwijl de versterkte rubberen carrosserie de gecontroleerde flexibiliteit behoudt die vereist is bij bewegende of trillende verbindingen.
Waarom flexibele verbindingen zo snel slijten
Een stevige, met keramische bekleding beklede stalen buis presteert goed in vaste transportsecties, maar kan niet alle flexibele gewrichten in een cementfabriek vervangen.kleine installatieafwijkingen, of beperkte beweging tijdens het gebruik.
Deze korte slang secties kunnen worden punten van geconcentreerde slijtage. slijtage is vaak ernstiger in de buurt van ontlading uitgangen, bochten, of gebieden waar de materiaalstroom richting verandert.Zodra het binnenste rubber door is versleten, kan er sprake zijn van poederlekken, ook al is het omringende stalen leidingsysteem in goede staat.
Door een met keramiek beklede slang op deze plaatsen te plaatsen, wordt het hoofd slijtagevlak van de rubberen carrosserie naar de keramische bekleding verplaatst.Dit helpt het risico op vroegtijdig lekken te verminderen zonder de flexibele aansluiting om te zetten in een starre montage.
Typische plaatsen voor installatie
De slang kan worden beschouwd als:
- Verbindingen onder cementsilos en opslagbakken
- Flexible verbindingen in de buurt van draaikleppen en schroefdragers
- Lijnen voor het laden en lossen van cementpoeder
- Verbindingen tussen vaste leidingen en trillingsapparatuur
- Systemen voor het afkoelen van ruwe meel en droge mineraalpoeder
- Korte slangstukken die al herhaaldelijk zijn vervangen vanwege interne slijtage
Het product is voornamelijk bestemd voor droog, gekoeld slijpmiddelpoeder.en volledige slangconstructie worden gekozen.
Ceramische bekleding en slangconstructie
De slijtagebestendige binnenste oppervlakte wordt gevormd door nauw samengestelde aluminium keramische stukken die in de rubberen structuur zijn ingebed en stevig bevestigd.waardoor de slang binnen het ontwerpbereik kan buigen en tegelijkertijd het directe contact tussen het overgedragen poeder en de binnenste rubberlaag wordt beperkt.
Een typische constructie omvat:
- 95% aluminium keramische slijtagevoer
- Elastiek rubber demplaag
- Versterkingslagen geselecteerd op basis van slangdiameter en -druk
- Beschermende buitenhoes van rubber
- Flanken op maat of project-specifieke eindstukken
De keramische opstelling, de versterking en de eindverbindingen zijn niet voor elke slang identiek.installatiepositie, en vereiste buigprestaties.
De slang mag niet minder dan de vastgestelde minimale buigradius worden gebogen, omdat overmatige buiging of draaiing de keramische bekleding en eindverbindingen onnodig kan belasten.
Praktische voordelen bij herhaaldelijk dragen
Keramische bescherming tegen cementpoeder
De alumina keramische bekleding ontvangt het grootste deel van de directe impact en slijtage van de poederstroom. Dit beschermt het rubberen lichaam in gebieden waar een gewone slang te snel kan slijten.
Gecontroleerde flexibiliteit
De keramische stukken werken samen met de rubberen behuizing, waardoor de slang zich kan aanpassen aan normale trillingen van de apparatuur en beperkte beweging.maar het buigbereik moet voldoen aan het bevestigde slangontwerp.
Verbindingen die overeenkomen met de pijpleiding
De afmetingen van de flenzen, de patronen van de boutengaten en andere eindtoepassingen kunnen worden geproduceerd volgens de bestaande pijpleiding, de flenstandaard of de ontwerptekening.Dit kan het aanpassingswerk tijdens de installatie verminderen.
Onderhoud gericht op een kort gedeelte
Wanneer slijtage op één flexibele aansluiting is geconcentreerd, kan een correct ontworpen slang worden verwijderd en vervangen zonder een lang gedeelte van de vaste leidingen te veranderen.
Beter geschikt voor bekende slijtagepunten
Een met keramiek beklede slang is vooral handig wanneer eerdere rubber slangen al herhaalde interne slijtage hebben vertoond.een conventionele rubber slang kan nog steeds de meer economische keuze zijn.
Referentietechnische gegevens
|
Artikel 1
|
Referentiespecificatie
|
|
Productsoort
|
Flexible keramische gelijmde rubber slang
|
|
Keramisch materiaal
|
95% aluminium keramiek
|
|
Keramische dichtheid
|
Ongeveer 3,75 g/cm3
|
|
Keramische hardheid
|
≥ 85 HRA
|
|
Slangenbouw
|
Aluminium keramische bekleding + versterkt rubberen slangkorps
|
|
Geschikte materialen
|
Cementpoeder, gekoelde ruwe meel en andere droge minerale poeders
|
|
Werkdruk
|
Geconfirmeerd op basis van slang-ID, versterking en bedrijfsomstandigheden
|
|
Werktemperatuur
|
Geconfirmeerd op basis van materiaaltemperatuur, rubberverbinding en slangontwerp
|
|
Inwendige diameter
|
Op maat
|
|
Lange slang
|
Op maat
|
|
Eindverbindingen
|
Op maat gemaakte flenzen of project-specifieke toebehoren
|
|
Minimum buigradius
|
Bevestigd op basis van de afmetingen en de constructie van de slang
|
De bovenstaande informatie is meer een algemene referentie dan een vaste specificatie voor elke slang.en buigingsgrenzen moeten worden bevestigd volgens de volledige slangconstructie en de werkelijke bedrijfsomstandigheden.
Informatie die vereist is voor de offerte
Voor de selectie van een met keramische bekleding beklede slang is alleen de binnendiameter niet voldoende.
- Vervoermateriaal
- Vereiste binnendiameter
- Lange slang
- Werkdruk en piekdruk
- Continu- en piekmateriaaltemperatuur
- Verplichte buigradius
- Flankenstandaard of verbindingsschets
- Installatie tekening of duidelijke foto's van de locatie
- Of de slang onderhevig is aan trillingen, beweging of negatieve druk
- Vereiste hoeveelheid
Deze gegevens helpen vast te stellen of een met keramische bekleding bekleed slang geschikt is voor de installatie en maken het mogelijk de keramische indeling, de versterking en het ontwerp van de eindverbinding te beoordelen.
Inspectie en exportverpakking
Voor de levering worden de afmetingen van de slang, de flensaansluitingen, de zichtbare keramische bekleding en het uiterlijk gecontroleerd op de bevestigde teken- of bestelvereisten.
Afhankelijk van de afmetingen van de slang en de bestelhoeveelheid kunnen de producten worden verpakt in versterkte houten dozen of op geschikte exportpalletten.Verzendingsmerken en documenten kunnen worden opgesteld volgens de eisen van de bestelling.
Veelgestelde vragen
Is deze slang geschikt voor heet cementpoeder?
De temperatuur heeft invloed op de rubberverbinding, het bindingssysteem en de verwachte serviceprestaties.De werkelijke werktemperatuur moet vóór de productie worden bevestigd..
Kan het elke rubberen slang in een cementfabriek vervangen?
Het is het meest bruikbaar wanneer interne slijtage de voornaamste oorzaak is van herhaalde slangfalen.
Maakt de keramische bekleding de slang stijf?
Nee, de keramische stukken zijn in de rubberen behuizing geplaatst zodat de slang flexibel blijft.het kan niet zonder beperking worden gebogen of gedraaid en mag niet onder de bevestigde minimale buigstraal werken.
Kan de slang negatieve druk weerstaan?
Voor het ontwerp moeten de negatieve druk- of zuigcondities worden gespecificeerd en kan het nodig zijn de versterkingsstructuur aan te passen om het risico op slanginspanning te verminderen.
Kunnen de afmetingen van de flens overeenkomen met een bestaande pijpleiding?
Flangen en andere eindbevestigingen kunnen worden aangepast volgens een tekening, flensstandaard of geverifieerde installatiedimensies.
Hoe wordt de toelaatbare werkdruk bepaald?
Het hangt af van de binnendiameter van de slang, de versterkingsstructuur, de totale lengte, de eindbevestigingen en de werkelijke bedrijfsomstandigheden.De drukwaarde moet voor elk ontwerp worden bevestigd en niet worden aangenomen uit de productnaam..
Welke informatie is het belangrijkst voor een offerte?
Vermeld de binnendiameter, lengte, vervoerbaar materiaal, werkdruk, werktemperatuur, details van de flenst en hoeveelheid.Een installatie tekening of een duidelijke foto van de bestaande verbinding is ook nuttig.
Over Elacera
Hunan Yibeinuo New Material Co., Ltd. levert slijtvast keramisch materiaal en met keramische bekleding bekleed onderdelen voor slijtmateriaalbehandelingssystemen.We leveren keramische gevoerde buizen, flexibele keramische beklede slangen, rubber-keramische bekleding, keramische katrollen en op maat gemaakte slijtagebeveiligingscomponenten.
Voor een offerte of technische beoordeling kunt u ons de afmetingen van de slang, de bedrijfsomstandigheden en de aansluitingsschets sturen.versterkingsstructuur en eindverbinding.
