Met staalondersteunde alumina-keramische voering voor schachten en hoppers

Kort productbeschrijving
ELACERA-keramische voering met staalondersteuning maakt gebruik van keramische tegels met een hoog gehalte aan aluminium die aan een vervaardigde staalondersteunende plaat zijn gebonden.en overbrengingsapparatuur die aan ernstige slijtage door schuiven is blootgesteld, terwijl de stalen steun een gemakkelijke mechanische installatie en vervanging mogelijk maakt.

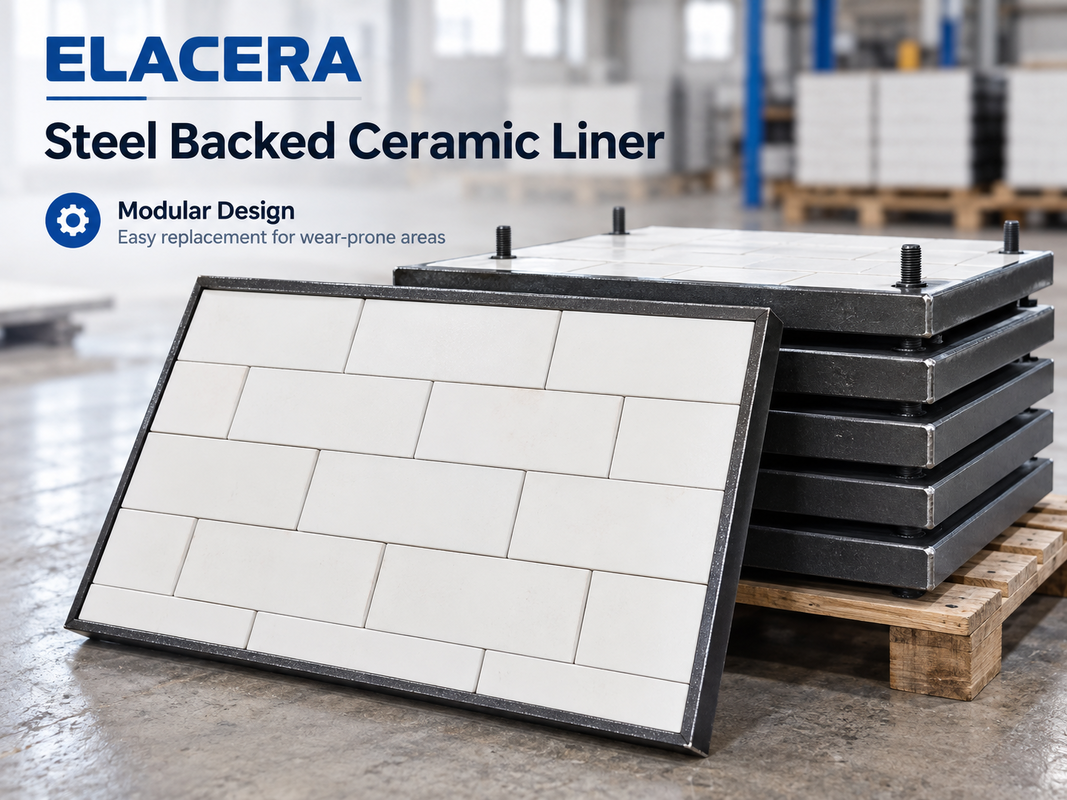

Eenmet staalondersteunde keramische voeringis een modulair slijtagebeschermingspaneel dat bestaat uit slijtvast aluminium keramisch tegel dat is bevestigd op een vervaardigde stalen steunplaat.

Het wordt hoofdzakelijk gebruikt in schachten, hoppers, bakken, overdrachtspunten en andere bulkmateriaalbehandelingsapparatuur waar voortdurend glijden van schuurstoffen een snelle slijtage van het oppervlak van de apparatuur veroorzaakt.

In tegenstelling tot keramisch-rubber-staalcomposite voering maakt dit ontwerpniet voorzien van een rubberen demplaagDe keramiek geeft het slijtvast werkoppervlak, terwijl de staalsteun het paneel structurele steun geeft en het mogelijk maakt de volledige bekleding als één eenheid te installeren of te vervangen.

Productstructuur

De voering bestaat uit twee hoofdonderdelen:

Aluminium keramische slijtagelaag
Keramische tegels met een hoog gehalte aan aluminium vormen het contactoppervlak met het materiaal.met een gewicht van niet meer dan 50 kg.

met een breedte van niet meer dan 50 mm
De staalplaat ondersteunt de keramische laag en zorgt voor een stevige montagebasis.gevouwen randen, of op maat gemaakte stalen frames.

De grootte, de keramische opstelling en de bevestigingspositie kunnen allemaal worden geproduceerd volgens de goedgekeurde tekening.

Waarom gebruik maken van met staal ondersteunde keramische voering?

Voor grote apparatuuroppervlakken kan het rechtstreeks hechten van afzonderlijke keramische tegels aan de apparatuur aanzienlijke installatietijd vergen en het toekomstige onderhoud bemoeilijken.

Met een met staal ondersteunde keramische voering wordt de keramische voering vooraf op een stalen plaat gezet voordat deze wordt geïnstalleerd.

Dit biedt verschillende praktische voordelen:

• modulaire installatie
• gemakkelijker vervanging van de voering
• kortere onderhoudstijd
• stabiele keramische opstelling
• gemakkelijk voorgefabriceerd
• aangepaste montageposities

Wanneer slijtage zich in een bepaald gebied concentreert, kunnen afzonderlijke panelen worden vervangen zonder het gehele oppervlak van de apparatuur opnieuw te bekleden.

Ontworpen voor schuifbare slijtage

Verschillende slijtvoorwaarden vereisen verschillende bekledingsstructuren.

Voor toepassingen met een zware impact van grote deeltjes kan een verzameling van keramisch rubber-staal een betere slagdemping bieden.

Een keramische + stalen voering is meer geschikt wanneer schuif slijtage het dominante slijtmechanisme is en een stijve modulaire voeringstructuur de voorkeur krijgt.

Typische bedrijfsomstandigheden zijn:

• continu glijdend materiaal
• behandeling van slijppers
• fijne of middelgrote deeltjes
• gematigde impact
• beperkte installatieruimte
• met een diameter van niet meer dan 50 mm

De selectie van de voering moet daarom worden gebaseerd op het werkelijke slijtage-mechanisme en niet alleen op de keramische dikte.

Verstelbare keramische tegels

De alumina keramische tegels kunnen in een gestapeld patroon worden geplaatst.

Dit helpt om lange continue verbindingen in de richting van de materiaalstroom te vermijden en creëert een meer continu slijtvast oppervlak.

De keramische lay-out kan worden aangepast volgens:

• richting van de materiaalstroom
• deeltjesgrootte
• materiaal snelheid
• inslaghoek
• apparatuurgeometrie
• verwachte slijtagepatroon

Voor onregelmatige of niet-standaard uitrusting kunnen wij de keramische tegels en de stalen steunplaat volgens de tekeningen van de klant vervaardigen.

Installatieopties

Keramische bekledingsstukken met staalondersteuning kunnen met verschillende montageontwerpen worden geleverd.

De meest voorkomende opties zijn:

• gesoldeerd
• met een diameter van niet meer dan 50 mm
• montageopeningen
• gelaste stalen frames
• aangepaste bevestigingsconstructies

Met de draagplaat kunt u het voeringspaneel monteren voordat het op het terrein komt, waardoor de keramische installatie binnen de apparatuur wordt verminderd.

Dit is vooral handig wanneer de stilstandsduur beperkt is.

Typische toepassingen

Keramische bekleding met staalondersteuning wordt gewoonlijk geïnstalleerd in:

• overdrachtsschotels
• ontladingsschotels
• hoepels
• bins
• bunkers
• voedingsmiddelen
• overdrachtspunten
• apparatuur voor de behandeling van steenkool
• cementbehandelingsapparatuur
• mineraalverwerkingsapparatuur
• poedertransportsystemen

Ze zijn vooral geschikt voor vlakke of relatief eenvoudige slijtageoppervlakken waar modulaire panelen mechanisch kunnen worden geïnstalleerd.

Industrieën

Typische sectoren zijn:

Cementfabrieken

Klinker, grondstoffen, vliegen as en poederbehandelingssystemen.

Mijnbouw en mineraalverwerking
Ruwe, geconcentreerde en schuurbare mineraaloverdrachtapparatuur.

Energiecentrales
Uitrusting voor de behandeling van steenkool, as en verpulverde materialen.

Staalfabrieken
Systemen voor het vervoer van grondstoffen, coke, sinter en stof.

Havens en bulkterminals
Schroeven voor het overbrengen van bulkmateriaal en laadapparatuur.

Verwerking van chemische stoffen en poeders
Apparatuur voor het hanteren van slijpstoffen en korrels.

Productie op maat

ELACERA met staalondersteunde keramische voering kan worden vervaardigd volgens de werkelijke afmetingen van de apparatuur en de bedrijfsomstandigheden.

Beschikbare aanpassingen omvatten:

• lengte en breedte van de voering
• totale dikte
• keramische dikte
• dikte van de stalen plaat
• afmetingen van keramische tegels
• tegelopstelling
• hoeveelheid van de montagepen
• plaatsen van de bouten
• vorm van het stalen frame
• randontwerp
• installatie-opstelling

Voor vervangingsprojecten kunnen voor de technische evaluatie bestaande linertekeninge, apparatuurtekeninge of steekproefmetingen worden gebruikt.

Voor de selectie vereiste informatie

Om een geschikte voeringstructuur aan te bevelen, is het nuttig om te voorzien van:

• vervoerbaar materiaal
• deeltjesgrootte
• werktemperatuur
• materiaal snelheid
• impacttoestand
• installatiepositie
• bestaande bekledingsmateriaal
• afmetingen van de voering
• verwachte levensduur
• installatie tekening

Deze informatie helpt bij het bepalen van de juiste keramische dikte, staalondersteuning en montagewijze.

Vervaardiging en inspectie

De staalsteun wordt eerst vervaardigd volgens de bevestigde afmetingen en het montageontwerp.

De aluminium keramische tegels worden vervolgens gesneden en volgens de paneldegometrie gerangschikt voordat ze stevig aan het stalen substraat worden bevestigd.

Voor de verzending kunnen de afgewerkte voeringselementen worden gecontroleerd op:

• totale afmetingen
• keramische opstelling
• bindingstoestand
• montageposities
• Vervaardiging van staal
• oppervlakteconditie
• hoeveelheid en identificatie

Voor grote projecten kunnen individuele panelen ook worden genummerd volgens de installatie tekening.

Verpakking en verzending

Met staal ondersteunde keramische voering worden verpakkingen gemaakt volgens grootte, gewicht en vervoermethode.

Zware voeringsplaten worden gewoonlijk op versterkte pallets of in houten dozen verpakt om te voorkomen dat ze tijdens het vervoer bewegen en beschadigd raken.

Exportverpakkingen kunnen worden bereid voor zeevracht, luchtvracht of multimodal vervoer.

Veelgestelde vragen

1Wat is een met staal ondersteunde keramische voering?
Het is een slijtagebestendige bekleding gemaakt van alumina keramische tegels bevestigd op een stalen steunplaat.

2Wat is het verschil tussen een met staal ondersteunde keramische bekleding en een met keramisch rubberen staal bekleding?
Een met staal ondersteunde keramische voering bevat alleen keramiek en staal.

3Wanneer moet een keramische + stalen voering worden gekozen?
Het is over het algemeen geschikt wanneer schuif slijtage het belangrijkste slijtmechanisme is en een stijve modulaire voeringstructuur vereist is.

4Kunnen de afmetingen van de voering aangepast worden?
De grootte van het paneel, de dikte van de keramiek, de dikte van het staal en de plaatsen van de montage kunnen allemaal worden vervaardigd volgens de tekeningen.

5Kunnen de bevestigingsstaven aan de achterkant worden gelast?
Geweldde stuivers, bouten, gaten en andere montageconstructies kunnen worden aangepast.

6Kan de keramische lay-out de stroming van het materiaal volgen?
Ja, de grootte en de opstelling van de tegels kunnen worden geoptimaliseerd op basis van de geometrie van de apparatuur en de slijtrichting.

7Welke informatie is vereist voor een offerte?
Gelieve de afmetingen of tekeningen van de bekleding, de keramische dikte, de dikte van de stalen plaat, het montageontwerp, de hoeveelheid en de basisbetingingen te vermelden.

8Kunnen vervangende voeringen worden vervaardigd uit bestaande monsters?
Ja, voor evaluatie en reproductie kunnen bestaande tekeningen, steekproefmetingen of apparatuurdimensies worden gebruikt.
