HRA85 Hardheid Rubber keramische voering Schokbestendig keramisch slijtagevoering

Productbeschrijving

HRA85 Hardheid Rubber Keramische Liners Slagvaste Keramische Slijtagevoering

In transportgoten en trechters is slijtage zelden het enige probleem. Grote deeltjes kunnen de voering raken terwijl kleinere deeltjes over het oppervlak blijven glijden. Een harde voering kan slijtage weerstaan, maar barsten onder herhaaldelijke impact, terwijl rubber alleen impact kan absorberen, maar te snel verslijt.

HRA85 hardheid rubber keramische liners combineren kleine aluminiumoxide keramische tegels met veerkrachtig rubber om beide slijtagemechanismen te beheersen. Het keramische oppervlak beschermt tegen glijdende slijtage, terwijl de rubberlaag trillingen absorbeert en de piekimpact die op individuele keramische stukken wordt overgebracht, vermindert.

De resulterendeslagvaste keramische slijtagevoeringwordt voornamelijk gebruikt in bulkmaterialenbehandelingsapparatuur waar slijtage en matige impact samenkomen.

HRA85 verwijst naar de hardheid van het aluminiumoxide keramiek - niet het rubber. De rubbercompound wordt normaal geëvalueerd met behulp van Shore A-hardheid, treksterkte en rek.

Hoe de Composietstructuur Werkt

Kleine vierkante of zeshoekige keramische stukken laten de rubbermatrix lokaal vervormen wanneer materiaal het paneel raakt. Dit helpt de impact te verdelen in plaats van de volledige belasting over te brengen naar één grote, stijve keramische plaat.

Kleinere keramische stukken creëren echter ook meer rubberverbindingen. De grootte en rangschikking van het keramiek moeten daarom worden geselecteerd op basis van de deeltjesgrootte, de impacthoek en de balans tussen slijtage en impact.

Referentiemateriaal Eigenschappen

Aluminiumoxide Keramiek

Rubberlaag

Deze waarden zijn algemene referenties. Definitieve materiaaleigenschappen, afmetingen en testvereisten zijn onderhevig aan de bevestigde technische specificatie.

Pas de Voering aan het Impactniveau aan

Een rubber keramische voering mag niet alleen op basis van keramische hardheid worden geselecteerd. De belangrijkste vraag is hoe het materiaal het oppervlak van de apparatuur bereikt.

Voor ernstige impact van groot, scherp materiaal of een hoge verticale val, is een standaard rubber keramisch paneel mogelijk niet voldoende. Een dikkere rubberlaag, grotere slagvaste keramische vormen, ZTA-keramiek of een stalen achterkant met mechanisch bevestigde voering moeten mogelijk worden geëvalueerd.

Waar Rubber Keramische Liners Meestal Falen

1. Onbeschermde Leidende Randen

Als de materiaalstroom de blootgestelde rand van een paneel raakt, kan dit het rubber optillen, de eerste rij keramiek beschadigen of een pad onder de voering openen.

Paneeloriëntatie moet zo worden gepland dat het materiaal over het voeringoppervlak stroomt in plaats van direct tegen een blootgestelde rand.

2. Onjuiste Keramiek-tot-Rubber Verhouding

Meer rubber toevoegen verbetert de prestaties niet automatisch. Overmatig blootgesteld rubber kan snel slijten onder continue glijdende slijtage.

Evenzo kan het gebruik van een dunne rubberlaag onder grote keramische tegels onvoldoende demping bieden wanneer impact het dominante probleem is.

3. Zwakke Keramisch-Rubber Binding

Keramische stukken moeten stevig ingebed blijven tijdens herhaaldelijke impact en trillingen. Lokale bindingsdefecten kunnen individuele keramische tegels loslaten, zelfs wanneer het omringende paneel onbeschadigd lijkt.

4. Slechte Voorbereiding van Apparatuuroppervlak

Voor gebonden installatie moet het stalen oppervlak schoon, droog en correct voorbereid zijn. Olie, roest, stof en losse schilfers kunnen de hechting tussen de voering en de apparatuurwand verminderen.

5. Niet-Ondersteunde Paneelverbindingen

Brede openingen of slecht uitgelijnde verbindingen stellen rubber en staal bloot aan geconcentreerde slijtage. Verbindingen nabij een directe impactzone vereisen bijzondere aandacht.

Gebonden of Mechanisch Bevestigd?

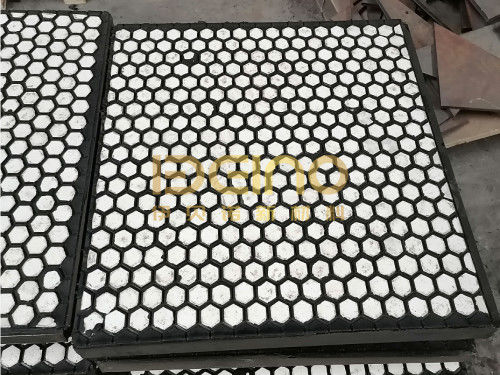

De productfoto's tonen voornamelijk keramische tegels ingebed in een rubberen achterkant. Dit type paneel kan direct op een voorbereid stalen oppervlak worden gebonden wanneer de bedrijfsomstandigheden en onderhoudstoegang geschikt zijn.

Voor zwaardere of vervangbare installaties kan de composietvoering worden geproduceerd met een stalen achterplaat. De stalen achterkant versie kan worden bevestigd met bouten, studs of een lasstructuur volgens de apparatuurtekening.

De installatiemethode moet vóór productie worden bevestigd, omdat deze de voeringstructuur, de totale dikte en de interface met de apparatuur beïnvloedt.

Temperatuur: Controleer het Rubber, Niet Alleen het Keramiek

Aluminiumoxide keramiek wordt bij hoge temperatuur geproduceerd en heeft een goede thermische stabiliteit, maar dit betekent niet dat een rubber keramisch composiet voering bij dezelfde temperatuur kan werken als een puur keramische voering.

De operationele limiet wordt normaal bepaald door:

• Rubberformulering
• Keramisch-rubber bindingssysteem
• Lijm gebruikt om het paneel te bevestigen
• Continue of intermitterende blootstelling aan warmte
• Temperatuur aan de apparatuurwand
• Thermische cycli tijdens bedrijf

Voor deze productstructuur is de algemene rubber temperatuurreferentie tot 100°C. Toepassingen boven dit bereik moeten afzonderlijk worden beoordeeld. Hoge temperatuur pneumatische transportapparatuur kan gelast keramiek, zwaluwstaart keramiek of een andere mechanisch bevestigde structuur zonder standaard rubberlaag vereisen.

Typische Apparatuur

Rubber keramische liners worden vaak overwogen voor:

• Transportgoten
• Voeder- en lossentrechters
• Kolendropgoten
• Trilzeef voerbakken
• Transportband overslagstations
• Opslagbunker overgangsgebieden
• Breker voer- en lossecties
• Apparatuur voor mineralenverwerking en bulkbehandeling

Ze worden gebruikt in de mijnbouw, kolenbehandeling, cement, staal, energieopwekking, havens en andere industrieën waar vallend of bewegend materiaal zowel impact als slijtage veroorzaakt.

De exacte voeringstructuur moet gebaseerd zijn op de locatie binnen de apparatuur. Een paneel dat geschikt is voor een glijdende zijwand is mogelijk niet geschikt voor de directe impactzone aan de onderkant van dezelfde goot.

Productie en Inspectie Focus

Tijdens de productie wordt aandacht besteed aan:

• Keramische kwaliteit en tegelafmetingen
• Keramische rangschikking en blootgesteld oppervlaktebereik
• Keramische inbedding in het rubber
• Rubber dikte en paneelafmetingen
• Keramisch-rubber bindingsconditie
• Vlakheid van de achterkant
• Stalen achterkant en bevestigingsposities, indien van toepassing

Vóór levering wordt de voering gecontroleerd op losse keramische stukken, zichtbare bindingsdefecten, beschadigde randen, dimensionale afwijkingen en conformiteit met de bevestigde tekening.

Panelen worden verpakt in versterkte houten kisten of op geschikte pallets. Keramische oppervlakken, hoeken en bevestigingsdelen worden beschermd om impact en beweging tijdens transport te verminderen.

Vragen van de Koper

1. Verwijst HRA85 naar de rubberhardheid?

Nee. HRA85 verwijst naar de Rockwell A-hardheid van het aluminiumoxide keramiek. Rubberhardheid wordt normaal gemeten met de Shore A-schaal.

2. Waarom keramiek combineren met rubber?

Keramiek biedt slijtagebestendigheid, terwijl rubber helpt bij het dempen van impact en trillingen. De combinatie is nuttig waar beide slijtagemechanismen op dezelfde locatie voorkomen.

3. Zijn vierkante tegels of zeshoekige tegels beter?

Geen van beide vormen is automatisch beter. De keuze hangt af van de paneelflexibiliteit, keramische dekking, kromming van de apparatuur, deeltjesgrootte en impactrichting.

4. Is dikker rubber altijd beter voor slagvastheid?

Nee. Rubberdikte moet in balans zijn met keramische dekking en de totale voeringdikte. Te veel blootgesteld rubber kan de slijtage verhogen onder continue glijdende slijtage.

5. Kan de voering worden gebruikt bij 300–500°C?

Een standaard rubber keramisch composiet voering is over het algemeen niet geschikt voor dat temperatuurbereik. Het rubber en het bindingssysteem bepalen normaal de operationele limiet. Hoge temperatuur apparatuur moet een afzonderlijk ontworpen keramische bevestigingsstructuur gebruiken.

6. Kunnen de panelen op de apparatuur worden geschroefd?

Ja, wanneer de voering is vervaardigd met een geschikte stalen achterkant en bevestigingsstructuur. Een rubberen achterpaneel zonder stalen plaat wordt normaal geïnstalleerd met een goedgekeurd bindingssysteem.

7. Welke informatie is vereist voor de selectie van de voering?

Geef alstublieft de apparatuurtekening, de hoeveelheid voering, het materiaaltype, de maximale deeltjesgrootte, de valhoogte, de impacthoek, de bedrijfstemperatuur, het bestaande slijtagepatroon en de voorkeursinstallatiemethode.

Een nuttig startpunt is een foto die precies laat zien waar de bestaande voering faalt. Elacera® kan dan beoordelen of het probleem voornamelijk wordt veroorzaakt door glijdende slijtage, directe impact, blootstelling van paneelranden of een ongeschikte bevestigingsmethode.
