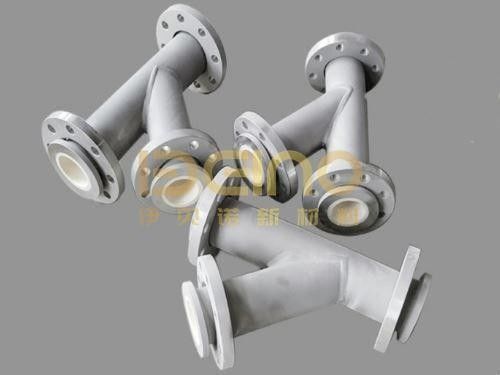

Industriële keramische buis met een slijtagebestrijdende behuizing

Productbeschrijving

Industriële slijtvaste leidingen bestaan ​​normaal gesproken uit meer dan één rechte pijp. Ellebogen, T-stukken, reducers, flensverbindingen en overgangsstukken moeten samenwerken als één transportlijn. Als deze componenten afzonderlijk worden ontworpen, kunnen verschillen in de afgewerkte boring of voeringhoogte interne stappen achterlaten die vroege slijtagepunten worden.

ELACERA industriële keramisch beklede buizen kunnen worden vervaardigd als een bijpassende leidingassemblage. Rechte secties en fittingen worden geproduceerd uit bevestigde tekeningen, zodat de interne diameter, de verbindingspositie en het materiaaldoorstroompad consistent blijven in het hele systeem.

Een keramisch beklede leiding is meer dan een rechte pijp

Een rechte keramisch beklede pijp kan op zichzelf goed presteren, maar het complete transportsysteem kan nog steeds voortijdig falen bij de verbindingen en richtingsveranderingen.

Slijtage is vaak geconcentreerd bij:

• De buitenste radius van een bocht
• Het aftakgebied van een T-stuk
• De inlaat en uitlaat van een reducer
• Flensverbindingen met ongelijke interne diameters
• Verbindingen waar keramische randen of stalen oppervlakken bloot blijven
• Secties waar het materiaal van richting of snelheid verandert

Om deze reden moeten de rechte pijpen en fittingen als één leidingsysteem worden beoordeeld in plaats van alleen op nominale diameter te bestellen.

Het matchen van de afgewerkte boring tussen componenten

Twee stalen buizen met dezelfde nominale diameter hebben niet noodzakelijkerwijs dezelfde afgewerkte interne diameter na keramische bekleding.

De uiteindelijke boring hangt af van:

• Buitendiameter van de stalen buis
• Wanddikte van de stalen buis
• Dikte van de keramische voering
• Lijm- of installatietolerantie
• Productietolerantie
• Keramische opstelling aan de pijpeinden

Als aangrenzende componenten verschillende afgewerkte boringen hebben, kan de verhoogde interne rand de getransporteerde deeltjes herhaaldelijk onderscheppen. Dit kan turbulentie en geconcentreerde slijtage nabij de verbinding veroorzaken.

De vereiste afgewerkte boring moet daarom duidelijk op de tekening worden vermeld. De keramische dikte kan vervolgens worden aangepast aan de afmetingen van de stalen buis en de slijtageomstandigheden.

Productparameters

Dit zijn typische waarden voor keramisch materiaal. Definitieve waarden moeten de geselecteerde keramische kwaliteit en bestelspecificatie volgen.

Typische productconfiguraties

De bovenstaande specificaties beschrijven veelvoorkomende productiemogelijkheden. Definitieve afmetingen en materialen moeten de goedgekeurde productietekening volgen.

Rechte pijpen en fittingen vervaardigd als een set

De keramische hulsbekledingsstructuur kan worden toegepast op verschillende leidingcomponenten:

• Rechte pijpsecties
• Keramisch beklede ellebogen
• Gelijke en reducerende T-stukken
• Concentrische of excentrische reducers
• Flensovergangsstukken
• Aftakpijpen en op maat gemaakte fittingen
• Vervangende componenten vervaardigd uit monsters

Wanneer meerdere componenten tot dezelfde transportlijn behoren, kunnen ze worden genummerd volgens hun installatieposities. Dit helpt het installatieteam de juiste stromingsrichting en verbindingsvolgorde te identificeren tijdens de installatie.

Ontwerp van ellebogen vereist meer dan een buigingshoek

Een elleboog kan niet alleen worden gedefinieerd door “45 graden” of “90 graden.” De middellijnradius, de lengte van de rechte uiteinden, de tangentpunten en de oriëntatie van de flenzen beïnvloeden ook of de component de bestaande pijp kan vervangen.

De buitenste radius van de elleboog krijgt normaal gesproken meer geconcentreerd contact met deeltjes. Afhankelijk van de materiaalssnelheid en deeltjeseigenschappen, kan dit gebied een andere keramische dikte of voeringopstelling vereisen dan het aangrenzende rechte gedeelte.

Vóór de productie moeten de volgende details van de elleboog worden bevestigd:

• Buigingshoek
• Middellijnradius
• Inlaat- en uitlaatrichting
• Lengtes van rechte uiteinden
• Afgeronde interne diameter
• Flensorientatie
• Hoofd slijtage richting
• Installatiepositie

Reducers en T-stukken hebben gladde interne overgangen nodig

Reducers veranderen de transportdoorsnede en kunnen lokale versnelling, turbulentie of deeltjesscheiding veroorzaken. Een plotselinge keramische stap bij de inlaat of uitlaat kan de slijtage verhogen in plaats van de pijp te beschermen.

Voor reducers moeten de inlaatdiameter, de uitlaatdiameter, de totale lengte en het overgangsprofiel op de productietekening worden aangegeven.

Voor T-stukken zijn de aftakhoek, de aftakdiameter en de richting van de materiaalstroom bijzonder belangrijk. De hoofd- en aftakpijp ervaren mogelijk niet dezelfde slijtage-intensiteit, dus de voeringindeling moet het werkelijke stromingspad weerspiegelen.

Verbindings- en flensdetails

De buitenste stalen pijp biedt structurele ondersteuning en draagt ​​de mechanische en drukbelastingen - het keramiek fungeert als de interne slijtvaste laag.

Bevestig flensafmetingen, aantal boutgaten, boutcirkeldiameter, afdichtingsvlak en flensorientatie voordat de bekledingswerkzaamheden beginnen. Voor gelaste verbindingen kan een voldoende ongelijmde of beschermde lasmarge aan de pijpeinden nodig zijn.

Keramiek mag niet in de aangrenzende pijp uitsteken of een blootliggende stalen stap laten die naar de materiaalstroom is gericht.

Informatie vereist op de productietekening

Voor een complete leidingassemblage moet de tekening identificeren:

• Componentnummer en installatiepositie
• Materiaalstroomrichting
• Totale en middellijn afmetingen
• Afgeronde interne diameter
• Dikte staal en keramiek
• Ellebooghoek en -radius
• Afmetingen T-stuk en aftakking
• Reducer inlaat- en uitlaatdiameters
• Flenstype en oriëntatie
• Maattoleranties
• Werkdruk en bedrijfstemperatuur

Een lay-outtekening is vooral nuttig wanneer meerdere ellebogen en fittingen in een vaste volgorde moeten worden geïnstalleerd.

Inspectie voor verzending

Elke voltooide component moet worden gecontroleerd aan de hand van de goedgekeurde tekening in plaats van alleen als een individuele pijp te worden geïnspecteerd.

Inspectiepunten omvatten normaal gesproken:

• Totale afmetingen
• Afgeronde interne diameter
• Flensorientatie en positie van boutgaten
• Concentrische ligging van de keramische voering
• Interne stappen aan de pijpeinden
• Gebarsten of afgebroken keramiek
• Blootgesteld staal in het materiaalstroompad
• Componentnummer en stromingsrichting markering
• Externe coating en verpakkingsconditie

Waar praktisch, kunnen aangrenzende componenten vóór verzending samen worden gecontroleerd om hun verbinding en boringovergang te verifiëren.

Typische toepassingen

Op maat gemaakte industriële keramisch beklede leidingassemblages worden gebruikt in:

• Transport van as en kolenpoeder
• Cement- en minerale verwerking
• Materiaalsystemen voor staalfabrieken
• Mijnbouw- en ertsverwerkingsleidingen
• Pneumatische transportsystemen
• Poederproductielijnen
• Haven bulk-materiaalsystemen
• Andere leidingen met meerdere ellebogen en fittingen

De juiste keramische kwaliteit en voeringdikte moeten worden geselecteerd op basis van het werkelijke materiaal, de deeltjesgrootte, de transportsnelheid, de temperatuur en de impactomstandigheden.

Veelgestelde vragen

Waarom is de nominale pijpdiameter alleen niet voldoende voor productie?

Nominale diameter definieert niet de wanddikte van het staal, de keramische dikte of de afgewerkte interne boring. Een tekening is vereist om ervoor te zorgen dat de nieuwe component overeenkomt met de bestaande leiding.

Kunnen rechte pijpen, ellebogen en reducers als één set worden geleverd?

Ja. De componenten kunnen worden vervaardigd uit dezelfde leidinglay-out, genummerd volgens hun installatieposities en gecontroleerd op verbindingscompatibiliteit vóór verzending.

Kunnen verschillende secties verschillende keramische diktes gebruiken?

Ja. De keramische dikte kan worden vergroot bij ellebogen of andere geconcentreerde slijtageposities, terwijl een compatibele afgewerkte boring behouden blijft.

Hoe kunnen interne stappen bij de verbindingen worden verminderd?

De afgewerkte boring, de keramische beëindiging en de afmetingen van de aangrenzende pijp moeten samen worden bevestigd. Componenten moeten vóór verzending en opnieuw tijdens installatie worden geïnspecteerd op uitlijning.

Kan een bestaande component worden gereproduceerd uit een monster?

Ja, mits het monster voldoende compleet is voor dimensionale inspectie. Een geverifieerde tekening moet nog steeds worden opgesteld en goedgekeurd vóór productie.

ELACERA produceert keramisch beklede rechte pijpen, ellebogen, T-stukken, reducers en op maat gemaakte leidingassemblages volgens goedgekeurde tekeningen. Geef de leidinglay-out, componentafmetingen en bedrijfsomstandigheden op voor technische beoordeling.
