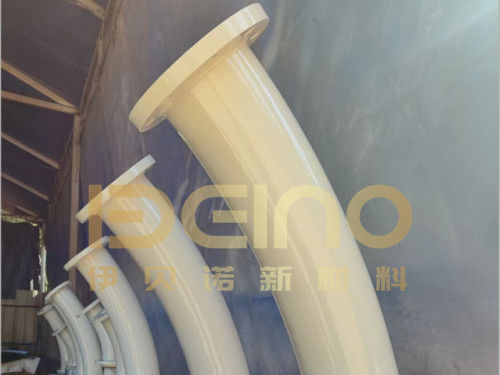

Industriële aluminium keramische buis slijtvast keramisch buisje

Een industriële aluminiumoxide keramische pijp is ontworpen om stalen leidingen te beschermen tegen slijtage veroorzaakt door as, kolenpoeder, klinkerstoft, minerale concentraten, residuen en andere schurende materialen.

Deze slijtvaste keramische buis combineert een vervaardigde stalen mantel met nauwsluitende aluminiumoxide keramische tegels. De stalen pijp biedt structurele ondersteuning, terwijl de keramische voering het binnenoppervlak beschermt tegen schuifschuring en lokale deeltjesimpact.

Definitieve afmetingen, materialen en voeringdetails zijn onderhevig aan de bevestigde tekening en bedrijfsomstandigheden.

Waarom dragen gebogen leidingen sneller slijtage?

Materiaal volgt een bocht niet zonder van richting te veranderen. Wanneer deeltjes de gebogen sectie binnenkomen, kan traagheid ze naar de buitenradius van de pijp drijven. Dit concentreert impact en slijtage in een kleiner gebied.

De meest kwetsbare posities zijn vaak:

De buitenboog van de bocht

De boeginlaat waar het materiaal voor het eerst van richting verandert

De overgang tussen rechte en gebogen secties

Gebieden met plotselinge veranderingen in de interne diameter

Keramische randen die naar het binnenkomende materiaal wijzen

Flensuiteinden met blootgesteld staal of ongelijke interne overgangen

Een pijp kan daarom falen, zelfs wanneer het grootste deel van de keramische voering intact blijft. Het ontwerp moet de werkelijke slijtagezone beschermen in plaats van alleen de keramische dikte te selecteren op basis van de nominale pijpdiameter.

Voor ernstige directionele impact kan dikkere keramiek of een versterkte voeringregeling aan de buitenboog worden overwogen, terwijl de vereiste afgewerkte interne diameter behouden blijft.

Keramische tegelopstelling is onderdeel van het slijtageontwerp

De prestaties van een met keramische tegels beklede pijp zijn meer dan alleen de hardheid van de keramiek.

Tegelformaat en pijp kromming

Keramische tegelafmetingen moeten overeenkomen met de interne diameter en kromming van de pijp. Tegels die te groot zijn, volgen de boring mogelijk niet nauwkeurig, terwijl te kleine tegels meer voegen creëren.

Het doel is om een consistente voeringoppervlak te bereiken met gecontroleerde openingen en stabiel contact tussen de keramiek en de voorbereide stalen mantel.

Voegopstelling

Waar praktisch, worden keramische voegen verspringend geplaatst, zodat continue voeglijnen geen directe slijtagepaden worden. Bij bochten moet ook de oriëntatie van de tegels worden beoordeeld ten opzichte van de materiaalstroomrichting.

Verhoogde randen, open voegen en slecht uitgelijnde voegen kunnen de stroming verstoren en individuele tegels blootstellen aan geconcentreerde impact.

Pijp-eindovergangen

De keramische voering moet schoon eindigen bij flenzen en lasverbindingen. Een blootgestelde stalen rand of abrupte verandering in de boring kan het eerste slijtagepunt worden.

De verbinding met het volgende pijpsegment moet daarom worden beschouwd als onderdeel van het voeringontwerp, vooral in pneumatische transportsystemen.

Warmgebogen pijp of vervaardigde bocht?

De stalen mantel kan worden geproduceerd als een integraal gevormde bocht of als een vervaardigde gesegmenteerde bocht. De juiste optie is afhankelijk van de pijpdiameter, bochtradius, wanddikte, lay-out en fabricagehaalbaarheid.

Een integrale bocht is niet automatisch slijtvaster in elke toepassing. De levensduur is ook afhankelijk van de richting van de deeltjesimpact, de dikte van de keramiek, de uitlijning van de tegels, de betrouwbaarheid van de hechting en de bescherming van de buitenboog.

Wat de keramische voering wel en niet kan doen

Aluminiumoxide keramiek biedt een hard werkoppervlak dat directe slijtage van de stalen pijp kan verminderen. Wanneer de tegels correct zijn gemonteerd en uitgelijnd, kan de interne doorgang ook relatief consistent blijven.

De keramische voering mag echter niet afzonderlijk van de complete pijpconstructie worden geëvalueerd:

• De bedrijfstemperatuurlimiet is afhankelijk van het lijm- of bevestigingssysteem, niet alleen van de keramiek.
• Chemische compatibiliteit moet de keramiek, voegmateriaal, lijmsysteem en blootgesteld staal omvatten.
• De keramische voering compenseert geen ongeschikte pijpwanddikte, flensstandaard of drukontwerp.
• Levensduur kan niet alleen op basis van keramische hardheid worden voorspeld.
• Claims zoals een vast veelvoud van de levensduur van de stalen pijp zijn onbetrouwbaar zonder informatie over het materiaal, de snelheid, de impacthoek en het eerdere slijtagepatroon.
•


Typische transporttaken

Pijpen bekleed met aluminiumoxide keramische tegels kunnen worden overwogen voor:

• Transport van vliegas, bodemas en gemalen kolen
• Behandeling van cementgrondstof, klinkerstoft en afgewerkt cement
• Pijpleidingen voor minerale concentraten, residuen en mijnbackfill
• Slurry van kolen en kolenbereidingssystemen
• Transport van kalk, gips en compatibele slurry
• Silicapoeder en andere schurende minerale materialen
• Staalstof en bulktransport systemen

Droog pneumatisch transport, zwaartekrachtstroming en slurrytransport creëren verschillende slijtage mechanismen. De voeringstructuur moet daarom worden geselecteerd op basis van het werkelijke proces en niet alleen op basis van de industrie naam.

Hoe de pijp wordt voorbereid en geïnspecteerd

Voordat de bekleding begint, worden de pijpafmetingen, bochtgeometrie, flensorientatie en interne oppervlakteconditie gecontroleerd aan de hand van de bevestigde tekening.

Het installatieproces richt zich op:

Voorbereiding van het staaloppervlak

Pasvorm en installatievolgorde van keramische tegels

Uitlijning van tegels rond de pijp omtrek

Voegbreedte en verspringende opstelling

Bescherming van de buitenboog in gebogen secties

Afwerkte interne diameter

Keramische beëindiging aan beide uiteinden

De eindinspectie omvat de interne voeringconditie, pijp- en flensafmetingen, las uiterlijk, flensorientatie en conformiteit met de goedgekeurde tekening.

Verpakking van gebogen en geflensde pijpsegmenten

Afgeleverde pijpen worden vastgezet in versterkte houten kisten of op geschikte stalen frames, afhankelijk van hun grootte en gewicht.

Flensvlakken, keramisch beklede openingen en pijp-uiteinden worden beschermd tegen impact, vocht en binnendringen van vreemde materialen. Lange of gebogen secties worden op geschikte posities ondersteund om beweging tijdens hantering en transport te verminderen.

Begin met de slijtagekaart, niet alleen met de pijpdiameter

Voor een nauwkeurige voeringsaanbeveling, gelieve te verstrekken:

• Pijptekening en hoeveelheid
• Getransporteerd materiaal
• Deeltjesgrootte of slurryconcentratie
• Transport snelheid of debiet
• Bedrijfstemperatuur en druk
• Bestaand pijpmateriaal en wanddikte
• Huidige slijtagepositie en servicegeschiedenis
• Vereiste afgewerkte interne diameter
• Aansluiting en flensstandaard
• Locatie foto's van de versleten pijp, indien beschikbaar

Een foto die laat zien waar de vorige pijp is gefaald, kan vaak nuttigere informatie opleveren dan een algemene vraag naar "dikker keramiek".

Klantvragen

Is dit een massieve aluminiumoxide keramische buis?

Nee. Het is een composietpijp bestaande uit een stalen mantel, een isolatielaag en aluminiumoxide keramische tegels. Het staal biedt structurele ondersteuning, terwijl de keramiek het interne slijtoppervlak beschermt.

Kunnen keramische tegels worden geïnstalleerd in zowel rechte pijpen als bochten?

Ja. Tegelafmetingen en opstelling worden aangepast aan de pijpdiameter en kromming. Bochten vereisen extra aandacht voor de buitenboog en de richting van de materiaalinstroom.

Moet dezelfde keramische dikte worden gebruikt in een bocht?

Niet noodzakelijk. Een uniforme voering kan worden gebruikt bij matige slijtage, terwijl ernstige directionele impact extra bescherming aan de buitenboog kan vereisen. De afgewerkte boring moet nog steeds worden gecontroleerd.

Is deze pijp geschikt voor transport op hoge temperatuur?

Dat kan, maar de temperatuurlimiet moet gebaseerd zijn op de complete installatiestructuur. Keramiek kan hoge temperaturen verdragen, terwijl het lijm- of bevestigingssysteem een andere bedrijfslimiet kan hebben.

Is de pijp bestand tegen zuren, logen en slurry?

Aluminiumoxide keramiek heeft een goede chemische stabiliteit in veel industriële omgevingen, maar de complete pijp - inclusief het lijmsysteem, de voegen en de stalen mantel - moet worden gecontroleerd ten opzichte van het werkelijke medium.

Welke is beter: een integrale bocht of een gesegmenteerde bocht?

Geen van beide structuren is automatisch beter voor elk project. De keuze hangt af van de vereiste diameter, bochtradius, maattolerantie, fabricagehaalbaarheid en slijtage-richting.

Wat moet er worden meegestuurd voor een offerte?

Stuur de pijptekening, hoeveelheid, getransporteerd materiaal, bedrijfsomstandigheden, vereiste keramische dikte, afgewerkte interne diameter en aansluitstandaard. Als u een versleten pijp vervangt, voeg dan foto's toe die het defecte gebied tonen.

Bij het beoordelen van een bestaand slijtageprobleem, houdt Elacera® rekening met de stromingsrichting, bochtgeometrie, versleten positie en interne overgangen voordat de keramische tegelopstelling wordt aanbevolen.
