ZTA Keramische Rubberen Voering voor Chutes met Hoge Impact

Productbeschrijving

ZTA keramisch-rubberen bekledingen zijn ontworpen voor slijtagezones waar conventionele aluminiumoxide keramische bekledingen beschadigd kunnen raken door herhaalde impact, grote deeltjes of grote valhoogtes van materiaal.

De bekleding combineert met zirkonia versterkt aluminiumoxidekeramiek (ZTA) met een schokabsorberende rubberlaag. Een optionele stalen rugplaat kan worden toegevoegd voor mechanische montage en modulaire vervanging. Deze structuur biedt zowel slijtvastheid als impactbescherming voor veeleisende apparatuur voor de verwerking van bulkgoederen.

Waarom hebben slijtagezones met hoge impact ZTA-keramiek nodig?

Conventioneel aluminiumoxidekeramiek biedt een uitstekende weerstand tegen glijdende slijtage. Bij overstortpunten waar grote of scherpe deeltjes worden verwerkt, kan herhaalde directe impact echter leiden tot het scheuren van keramiek, afbrokkelen van randen of vroegtijdig falen van de bekleding.

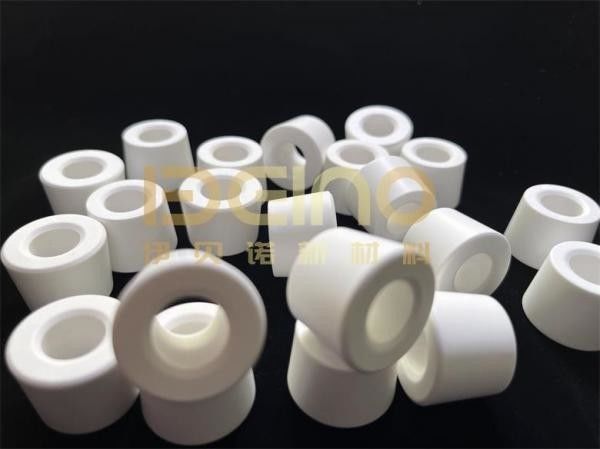

ZTA-keramiek bevat zirkonia binnen een aluminiumoxidematrix. Het zirkonia-vertaaiingsmechanisme helpt de breuktaaiheid te verbeteren, waardoor het keramiek beter geschikt is voor een combinatie van slijtage en impact.

De rubberlaag onder het keramiek helpt ook om impactenergie te absorberen en de spanning die wordt overgedragen op het keramische oppervlak te verminderen.

Voor toepassingen die worden gedomineerd door glijdende slijtage met beperkte impact, blijven conventionele aluminiumoxidebekledingen wellicht de voordeligere keuze. ZTA keramisch-rubberen bekledingen worden aanbevolen wanneer impactschade een belangrijke oorzaak is van het falen van de bekleding.

Beschikbare bekledingsstructuren

Keramiek + Rubber Twee-in-één bekleding

ZTA keramische tegels zijn gevulkaniseerd in een rubberen onderlaag. Deze structuur is geschikt voor directe verlijming op voorbewerkte stalen oppervlakken en kan zich aanpassen aan bepaalde gebogen of onregelmatige apparatuurdelen.

Keramiek + Rubber + Staal Drie-in-één bekleding

ZTA-keramiek, rubber en een stalen rugplaat zijn gevulkaniseerd tot een geïntegreerd bekledingspaneel. De stalen rug maakt mechanische bevestiging mogelijk en vereenvoudigt de vervanging van afzonderlijke bekledingssecties.

De uiteindelijke structuur, dikte en bevestigingsmethode moeten worden geselecteerd op basis van de apparatuurtekening en de werkelijke bedrijfsomstandigheden.

Aanbevolen toepassingen

ZTA keramisch-rubber composietbekledingen kunnen worden gebruikt in:

• Overstortkokers in de mijnbouw en mineralenverwerking
• Afvoerzones van brekers en trilzeven
• Hoppers en opslagsilo's
• Overstortpunten van transportbanden
• Invoerzones met grote valhoogte
• Apparatuur voor de overslag van kolen, ertsen en aggregaten
• Andere zones die worden blootgesteld aan een combinatie van slijtage en herhaalde impact

Typische technische gegevens

Bovenstaande waarden zijn typische productgegevens. Uiteindelijke technische vereisten moeten worden bevestigd aan de hand van de goedgekeurde specificatie en bedrijfsomstandigheden.

Beschikbare afmetingen en constructie

Hoe selecteert u de juiste bekleding

De meest geschikte bekleding moet niet uitsluitend worden geselecteerd op basis van de keramiekdikte. Het volledige slijtagemechanisme moet in overweging worden genomen.

Verstrek voorafgaand aan de selectie de volgende informatie:

• Te verwerken materiaal en deeltjesgrootte

• Valhoogte van het materiaal en impactrichting

• Materiaaldebiet of transportsnelheid

• Bedrijfstemperatuur

• Bestaande bekleding en werkelijke gebruiksomstandigheden

• Apparatuurtekening en inbouwruimte

• Primaire bezwijkmodus: abrasie, impact of onthechting van het keramiek

Op basis van deze informatie kan Elacera de keramiekafmetingen, rubberdikte, stalen rugplaat en bevestigingsmethode aanbevelen.

FAQ

Wat is het verschil tussen ZTA en standaard aluminiumoxide keramische bekledingen?

Standaard aluminiumoxidekeramiek is over het algemeen geschikt voor glijdende slijtage. ZTA-keramiek biedt een hogere breuktaaiheid en heeft de voorkeur wanneer slijtage gepaard gaat met herhaalde impact.

Waarom wordt er rubber aangebracht onder het ZTA-keramiek?

De rubberlaag dempt impact, absorbeert trillingen en vermindert geconcentreerde spanningen op de keramische tegels.

Wanneer moet er worden gekozen voor een drie-in-één bekleding?

Een keramiek-rubber-staal bekleding is geschikt wanneer mechanische bevestiging, modulaire installatie of eenvoudigere vervanging vereist is.

Kunnen de paneel- en keramiekafmetingen worden aangepast?

Ja. Paneelafmetingen, keramiekgeometrie, rubberdikte, staaldikte en bevestigingsontwerp kunnen worden vervaardigd volgens de goedgekeurde tekening.

Kan de bekleding functioneren bij 1.700°C?

Er mag geen bedrijfstemperatuur worden geselecteerd op basis van alleen de keramiekclassificatie. De toelaatbare bedrijfstemperatuur van een composietbekleding wordt beperkt door het rubber, de lijm en de montagestructuur. De werkelijke temperatuur moet vóór productie worden bevestigd.

Welke informatie is vereist voor een offerte?

Gelieve de apparatuurtekening, bekledingsafmetingen, gewenste hoeveelheid, te verwerken materiaal, deeltjesgrootte, valhoogte, bedrijfstemperatuur en het huidige slijtageprobleem door te geven.

Ondersteuning bij slijtagebescherming

Keramiek met een hoge hardheid is niet automatisch de beste oplossing voor elke slijtagezone. De juiste bekleding moet afgestemd zijn op de werkelijke combinatie van slijtage, impact en installatieomstandigheden.

Stuur ons uw apparatuurtekening en bedrijfsinformatie. Elacera helpt u beoordelen of een conventionele aluminiumoxidebekleding of een ZTA keramisch-rubberen bekleding geschikter is voor uw toepassing.
