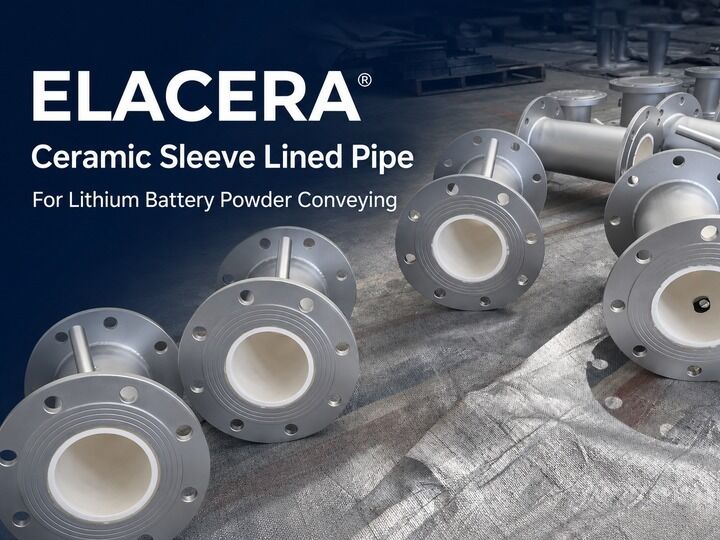

Roestvrijstalen keramische buis met een behuizing voor het vervoer van poeder van lithiumbatterijen

Productbeschrijving

In een poedertransportlijn voor lithiumbatterijen is de praktische vraag niet simpelweg of keramiek harder is dan roestvrij staal. De echte vraag is of het volledige poedercontactoppervlak — inclusief keramische verbindingen, flensovergangen en veranderingen in de boring — beschermd en correct uitgelijnd blijft.

Deze keramisch beklede, gevoerde pijp voor het transporteren van poeder voor lithiumbatterijen maakt gebruik van integrale 95% aluminiumoxide keramische ringen binnen een SUS304 of SUS316L roestvrijstalen buitenpijp. Elke ring biedt slijtagebescherming over de volledige omtrek, terwijl de flensuiteinden het pijpdeel met het bestaande transportsysteem verbinden.

De keramische kwaliteit en alle poedercontactmaterialen moeten worden bevestigd volgens het getransporteerde poeder en de procesvereisten van de klant.

Productparameters

De bovenstaande specificaties zijn algemene referenties. Definitieve materialen, afmetingen en constructie zijn onderhevig aan de bevestigde tekening en procesvereisten.

WAAROM KAN PIJP SLIJTAGE EEN MATERIAALKWALITEITSPROBLEEM WORDEN?

Fijne kathode- of anodepoederdeeltjes kunnen continu langs de pijpwand glijden en ermee botsen tijdens het transport. Hogere snelheid, veranderingen in de boring en lokale turbulentie kunnen de slijtage concentreren in een relatief klein gebied.

Als het interne metalen oppervlak bloot komt te liggen, kan het resultaat meer zijn dan een versleten pijp. Direct contact tussen het poeder en het metalen oppervlak kan ook het risico op ongewenste metaalcontaminatie vergroten.

Een slijtagebeschermingsontwerp voor het transporteren van poeder voor lithiumbatterijen moet daarom twee vragen beantwoorden:

• Waar zal het materiaal de pijp als eerste aantasten?
• Kan het interne keramische oppervlak continu blijven bij verbindingen en koppelingen?

Het vereiste niveau van contaminatiebeheersing varieert per proces. Keramische lijm, voegmateriaal en andere poedercontactmaterialen moeten daarom worden beoordeeld aan de hand van de werkelijke materialspecificatie van de klant.

WAAR BEGINT SLIJTAGE GEWOONLIJK?

Een rechte pijp lijkt misschien minder kritiek dan een bocht, maar lokale slijtage kan zich nog steeds ontwikkelen bij:

• Flens-eindovergangen
• Niet-uitgelijnde keramische ringverbindingen
• Plotselinge veranderingen in de interne diameter
• Blootliggende keramische randen
• Pijpinlaten waar poeder onder een hoek binnenkomt
• Plaatsen waar lokale turbulentie de normale stroming verstoort

Een kleine interne stap kan bewegende deeltjes herhaaldelijk onderscheppen. Als een keramische ring niet is uitgelijnd met de volgende, kan de verbinding de poederstroming verstoren en de schuring concentreren rond de blootliggende rand.

Om deze reden kunnen de uitlijning van de boring en de eindovergangen net zo belangrijk zijn als de hardheid en dikte van het keramiek.

WAAROM INTEGRALE KERAMISCHE RINGEN GEBRUIKEN?

Elke keramische huls wordt gevormd als een complete ring en bedekt de volledige binnenomtrek van de pijp. Meerdere ringen worden langs de pijplengte gemonteerd om een continu keramisch bekleed stromingspad te creëren.

Vergeleken met individuele keramische tegels heeft de hulsstructuur geen longitudinale tegelverbindingen die in de richting van de materiaalstroming lopen. Dit vermindert het aantal mogelijke blootliggende openingen en creëert een consistenter intern oppervlak.

Een keramisch beklede pijp is echter niet volledig voegvrij. Er bestaan nog steeds verbindingen tussen individuele ringen. Deze verbindingen moeten strak en correct uitgelijnd zijn, zodat geen verhoogde keramische rand naar het binnenkomende materiaal wijst.

De waarde van het hulsontwerp is daarom niet simpelweg 'meer keramiek'. Het komt voort uit het beheersen van het aantal, de richting en de uitlijning van de verbindingen.

Welke voeringstructuur past bij de pijp?

Keramische hulzen zijn niet automatisch de beste oplossing voor elke pijp. Grote diameters, complexe fittingen, ernstige impact of ongebruikelijke interne vormen kunnen keramische tegels of een afzonderlijk ontworpen voeringstructuur vereisen.

Vijf ontwerpdetails die ertoe doen

Afgewerkte interne diameter

Keramische dikte vermindert de beschikbare pijpbore. Het selecteren van een dikkere voering zonder de afgewerkte interne diameter te controleren, kan de transportsnelheid en het stromingsgedrag veranderen. De vereiste afgewerkte boring moet worden bevestigd voordat de afmetingen van de keramische ringen definitief zijn.

Uitlijning van keramische ringen

Aangrenzende ringen moeten concentrisch blijven en een consistente interne doorgang vormen. Verkeerde uitlijning kan verhoogde stappen creëren die herhaaldelijk worden geraakt door deeltjes en lokale slijtage versnellen.

Flens-eindovergang

De keramische voering moet aan beide pijpeinden schoon eindigen. Een blootliggende metalen rand, onbeschermde opening of plotselinge interne stap nabij de flens kan een vroeg slijtagepunt worden. Waar strikte reductie van metaalcontact vereist is, moet de gehele flensinterface en de verbinding met het volgende pijpdeel worden beoordeeld.

Hechting en bedrijfsomstandigheden

Het hechtsysteem moet worden geselecteerd op basis van de werkelijke temperatuur, trillingen en werkomgeving. Keramische hardheid alleen bepaalt niet de operationele limiet van de complete gevoerde pijp.

Pijp- en flensontwerp

De roestvrijstalen kwaliteit, pijpwanddikte, flensstandaard en drukklasse moeten overeenkomen met de pijpleidingtekening en systeemvereisten. De keramische voering biedt slijtagebescherming, maar mag niet worden gebruikt om een ongeschikt stalen pijp- of flensontwerp te compenseren.

SUS304 of SUS316L?

Zowel SUS304 als SUS316L roestvrijstalen buitenpijpen zijn beschikbaar.

De definitieve keuze moet gebaseerd zijn op de procesomgeving, klantspecificatie en pijpleidingsontwerp. SUS316L kan worden geselecteerd voor veeleisendere chemische omgevingen, maar is niet automatisch noodzakelijk voor elke poederlijn voor lithiumbatterijen.

De op de bevestigde tekening gespecificeerde roestvrijstalen kwaliteit heeft altijd voorrang.

Wat moet worden gecontroleerd vóór de offerte?

Voordat de keramische dikte wordt geselecteerd of een offerte wordt voorbereid, is het nuttig om te bevestigen:

• Getransporteerd poeder en materialspecificatie
• Deeltjesgrootte en transportsnelheid
• Bedrijfstemperatuur en -druk
• Bestaande slijtagepositie en faalpatroon
• Vereiste afgewerkte interne diameter
• Flensovergangen en veranderingen in de boring
• Vereiste roestvrijstalen kwaliteit
• Flensstandaard en drukklasse
• Trillingen, impact of frequente demontage
• Vereisten met betrekking tot metaalcontaminatie en poedercontactmaterialen

Deze details helpen bepalen of een integrale keramische huls geschikt is en waar het pijpontwerp extra aandacht vereist.

Productie en inspectie

Vóór montage worden de roestvrijstalen pijp, flensafmetingen en de pasvorm van de keramische ring gecontroleerd aan de hand van de bevestigde tekening.

Tijdens de installatie van keramiek wordt aandacht besteed aan:

• Volgorde en uitlijning van keramische ringen
• Staat van de verbinding
• Afgeronde interne diameter
• Consistentie van het interne oppervlak
• Afwerking van keramiek aan beide pijpeinden

Definitieve inspectie omvat:

• Staat van de keramisch beklede boring
• Afmetingen van pijp en flens
• Oriëntatie van de flens
• Uiterlijk van de las
• Uitlijning van keramische verbindingen
• Algemene conformiteit met de tekening

Aanvullende inspectiedocumenten kunnen worden opgesteld volgens de overeengekomen projectvereisten.

Verpakking en levering

Afgeleverde keramisch beklede pijpen worden individueel beschermd en vastgezet op stalen rekken of verpakt in geschikte versterkte exportkisten.

Flensvlakken en pijpeinden worden beschermd om het risico op impact, vocht en binnendringen van vreemde materialen tijdens hantering en transport te verminderen. Lange of zware pijpdelen worden vastgezet volgens hun afmetingen en gewicht.

Verpakkingsmerken, productlabels en exportdocumenten kunnen worden opgesteld volgens de project- en bestemmingsvereisten.

Veelgestelde vragen

V1: Elimineert een keramische huls metaalcontact?

A: Niet automatisch. Keramische ringen beschermen de hoofdboring van de pijp, maar flensinterfaces, overgangen, verbindingen en andere poedercontactmaterialen moeten ook worden beoordeeld als strikte reductie van metaalcontact vereist is.

V2: Is dikker keramiek altijd beter?

A: Nee. Keramische dikte moet overeenkomen met de slijtageomstandigheden en de vereiste afgewerkte interne diameter. Overmatige dikte kan de stromingsruimte verminderen, terwijl onvoldoende dikte mogelijk niet de verwachte slijtage-marge biedt.

V3: Is een keramische huls beter dan keramische tegels?

A: Het hangt af van de pijpgeometrie en de bedrijfsomstandigheden. Keramische hulzen bieden volledige omtrek bescherming met minder longitudinale verbindingen. Keramische tegels zijn vaak flexibeler voor grote diameters en ingewikkelde vormen.

V4: Kunnen zowel SUS304 als SUS316L worden geleverd?

A: Ja. De definitieve roestvrijstalen kwaliteit wordt geselecteerd op basis van de tekening, procesomgeving en technische vereisten van de klant.

V5: Is 95% aluminiumoxide geschikt voor elk poeder voor lithiumbatterijen?

A: Niet noodzakelijk. Het wordt veel gebruikt voor industriële slijtagebescherming, maar de keramische kwaliteit en alle poedercontactmaterialen moeten worden bevestigd aan de hand van de contaminatielimieten en procesvereisten van de klant.

V6: Kunnen keramische hulzen worden gebruikt in bochten en T-stukken?

A: Ze kunnen worden gebruikt wanneer geschikte keramische vormen kunnen worden vervaardigd en geïnstalleerd. Pijpgeometrie, impactrichting en fabricagegrenzen moeten echter afzonderlijk worden geëvalueerd. Deze productpagina beschrijft voornamelijk rechte pijpdelen met flens.

V7: Welke informatie is nodig voor technische evaluatie?

A: Geef de pijptekening, hoeveelheid, getransporteerd poeder, deeltjesgrootte, transportsnelheid, temperatuur, druk, roestvrijstalen kwaliteit, vereiste keramische dikte, afgewerkte interne diameter en flensstandaard op.

Over Elacera

Elacera is het slijtagebeschermingsmerk van Hunan Yibeinuo New Material Co., Ltd. Wij richten ons op aluminiumoxide keramische voeringen en op maat gemaakte slijtagebeschermingsoplossingen voor industriële transportapparatuur.

We selecteren een keramische voering niet alleen op basis van de productnaam of keramische dikte. Stuur ons de pijptekening, bedrijfsomstandigheden en informatie over het bestaande slijtagepunt. Ons team zal het slijtmechanisme, de interne overgangen, de afgewerkte boring en de rangschikking van de keramische ring beoordelen voordat een geschikte structuur wordt aanbevolen.

Elacera — Slijtagebeschermingsexpert
