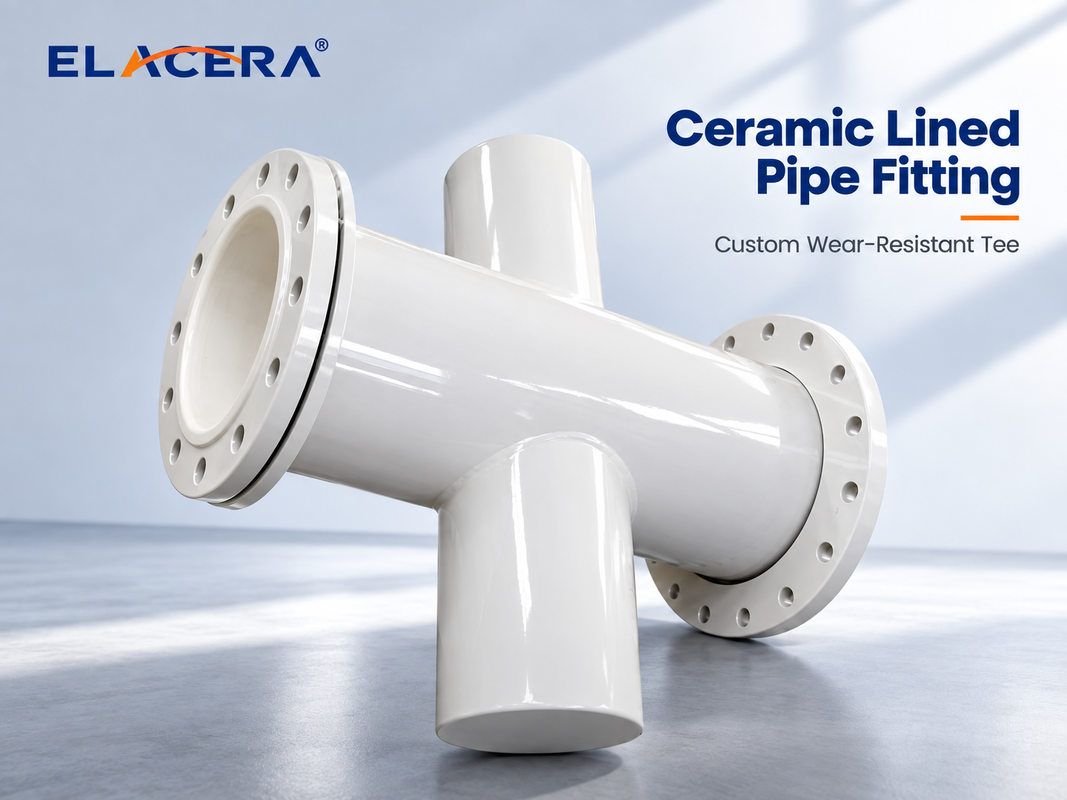

Keramisch beklede T-stuk voor transport van schurende materialen

Productbeschrijving

ELACERA keramisch beklede T-stukken gebruiken slijtvaste aluminiumoxide keramische tegels om vertakkingsverbindingen en stromingsverdelingsgebieden te beschermen die worden blootgesteld aan geconcentreerde slijtage en de impact van deeltjes. We kunnen de T-stukhoek, pijpdiameter, keramische dikte, staalstructuur en verbindings type aanpassen aan de projecttekeningen.

Een T-stuk is vaak een van de moeilijkste secties om te beschermen in een abrasieve transportleiding.

In tegenstelling tot een rechte pijp, volgt materiaal dat een T-stuk binnenkomt geen enkel, eenvoudig stromingspad. Bij het vertakkingsgebied kunnen deeltjes van richting veranderen, de verbindingswand raken of zich aan één kant van de fitting concentreren. Als gevolg hiervan is slijtage vaak sterk gelokaliseerd in plaats van gelijkmatig verdeeld.

Om deze reden mag een keramisch bekleed T-stuk niet simpelweg worden behandeld als een rechte keramische pijp met een extra vertakking.

De keramische opstelling moet de werkelijke geometrie van de fitting volgen en continue bescherming bieden door de verbinding.

De verbinding is meestal het gebied waar we als eerste naar kijken

Wanneer abrasief poeder, as, minerale deeltjes of ander bulk materiaal door een T-stuk gaat, kunnen de ingang van de vertakking en de wand tegenover de inkomende stroming herhaalde deeltjesimpact ervaren.

Het werkelijke slijtagepatroon hangt af van verschillende factoren, waaronder de materiaalstromingsrichting, de transportsnelheid, de deeltjesgrootte en -hardheid, de vertakkingshoek, de vaste stofconcentratie en de pijpdiameter.

Daarom kunnen twee T-stukken met dezelfde nominale diameter nog steeds verschillende bekledingsontwerpen vereisen.

Voor ernstige slijtageposities kan een dikkere keramische of lokaal versterkte bekleding worden overwogen in plaats van precies dezelfde keramische dikte te gebruiken in de gehele fitting.

Keramische lay-out rond de T-stukverbinding

Voor een T-stuk bekleed met keramische tegels is het belangrijkste deel niet simpelweg het keramische materiaal zelf, maar hoe de tegels rond de vertakking en de verbinding zijn gerangschikt.

Het inwendige oppervlak van een T-stuk verandert continu waar de hoofd pijp de vertakking ontmoet. Keramische tegels moeten daarom worden gesneden en gerangschikt volgens de werkelijke inwendige geometrie, zodat het slijtvaste oppervlak zo continu mogelijk blijft.

Speciaal gevormde of gesneden keramische tegels kunnen worden gebruikt rond moeilijke overgangsgebieden.

Waar de deeltjesimpact geconcentreerder wordt verwacht, kan de keramische dikte ook lokaal worden aangepast aan de bedrijfsomstandigheden en het goedgekeurde ontwerp.

Dit geeft keramische tegelbekleding een belangrijk voordeel voor grote diameter en niet-standaard pijpfittingen, omdat de lay-out kan worden aangepast aan ingewikkelde inwendige vormen.

T-stuk of Y-stuk?

Niet elk transportsysteem vereist een conventioneel 90° T-stuk.

Waar het proces en de installatie lay-out het toelaten, kan een Y-vormige vertakking een soepelere verandering in de materiaalrichting bieden.

De geometrie van een vertakking beïnvloedt hoe deeltjes van richting veranderen door de fitting, dus de slijtageverdeling binnen een 90° T-stuk kan verschillen van die van een Y-stuk.

Dit betekent niet dat één vertakkingshoek geschikt is voor elke toepassing. Pijpgeometrie, stromingsrichting, materiaalkenmerken en installatieruimte moeten samen worden overwogen.

ELACERA kan zowel conventionele keramisch beklede T-stukken als op maat gemaakte keramisch beklede Y-stukken produceren volgens projecttekeningen.

Typische constructieopties
