Alumina Keramische Hydrocycloon Spuitmond Liner

Productbeschrijving

Alumina keramische hydrocycloon spigot liners voor abrasieve slurry service. Op maat gemaakte apex liners worden vervaardigd volgens tekeningen, monsters en vereiste boringafmetingen.

De spigot, ook wel apex genoemd, is een van de kleinste onderdelen van een hydrocycloon, maar werkt in een van de meest veeleisende slijtagezones.

Tijdens de classificatie passeert de onderstroom slurry met hoge snelheid door deze opening. Vaste deeltjes komen continu in contact met het binnenoppervlak, en de combinatie van slijtage, lokale turbulentie en hoge vaste deeltjesconcentratie kan de uitlaatdiameter geleidelijk vergroten.

Voor onderhoudsteams is de zorg niet alleen dat de voering uiteindelijk verslijt.

Naarmate de apexopening verandert, verandert de onderstroomconditie mee. Dit kan de werking van de hydrocycloon beïnvloeden en de scheidingsstabiliteit, de dichtheid van de onderstroom en de algehele procesconsistentie beïnvloeden.

Daarom beschouwen we een hydrocycloon spigot liner normaal gesproken als zowel een slijtagecomponent als een dimensionale component.

Voor zeer abrasieve minerale slurrytoepassingen kan een alumina keramische spigot liner een stabieler, slijtvaster oppervlak bieden waar conventionele elastomeer liners te snel verslijten of waar het behouden van de uitlaatgeometrie bijzonder belangrijk is.

Waarom de apex zo snel slijt

De apex wordt continu blootgesteld aan geconcentreerde vaste deeltjes die de hydrocycloon verlaten.

Vergeleken met veel andere apparatuuroppervlakken is de slijtage hier zeer gelokaliseerd. Het uitlaatgebied is relatief klein, de slurry snelheid is hoog en deeltjes passeren herhaaldelijk hetzelfde interne oppervlak.

Afhankelijk van het erts, de deeltjesgrootteverdeling, de slurryconcentratie en de bedrijfsdruk, is het slijtagepatroon mogelijk niet altijd uniform.

In de praktijk besteden we vaak bijzondere aandacht aan:

• de interne boring,
• de ingangsovergang,
• de afvoerrand,
• en elk lokaal gebied waar de slurrystroom verstoord raakt.

Zodra deze gebieden beginnen te slijten, kan de interne diameter geleidelijk toenemen.

Een grotere opening kan er mechanisch nog acceptabel uitzien, maar vanuit operationeel oogpunt is de geometrie al anders dan het oorspronkelijke ontwerp.

Dat is een reden waarom de vraag, “Hoe lang gaat de voering mee?”, meestal niet volstaat.

Een betere vraag is:

Hoe goed kan de voering de vereiste apexgeometrie behouden gedurende de gehele gebruiksperiode?

Waarom alumina keramiek wordt gebruikt in hydrocycloon spigots

Alumina keramiek wordt veel gebruikt in apparatuur voor het hanteren van abrasieve materialen vanwege zijn hoge hardheid en goede weerstand tegen glijdende slijtage.

In een hydrocycloon spigot vormt het keramiek het slijtoppervlak dat direct wordt blootgesteld aan de slurry, terwijl de omringende behuizing of ondersteuningsstructuur de mechanische verbinding met de cycloon biedt.

Voor geschikte toepassingen is het belangrijkste voordeel niet alleen langzamer materiaalverlies.

Een keramische voering kan ook helpen om een stabielere interne diameter te behouden na verloop van tijd, omdat het slijtvaste oppervlak niet zo snel erodeert als veel zachtere materialen.

Dit kan met name nuttig zijn in minerale verwerkingsinstallaties die abrasieve materialen verwerken, zoals ijzererts, kopererts, gouderts, steenkoolbereidingsvoeding, of andere minerale slurries.

Echter, keramiek is niet automatisch het beste antwoord voor elke hydrocycloon.

Als de bedrijfsconditie ernstige impact van grote deeltjes, sterke mechanische schokken of slechte installatieondersteuning inhoudt, moet de voeringsstructuur zorgvuldig worden beoordeeld.

Materiaalkeuze moet altijd overeenkomen met het werkelijke slijtemechanisme.

Typische productinformatie

De interne diameter is belangrijker dan veel kopers verwachten

Wanneer klanten ons een aanvraag sturen voor hydrocycloon apex liners, is een van de eerste afmetingen die we controleren de afgewerkte interne diameter.

Dit is niet zomaar een fabricageafmeting.

Het is onderdeel van de operationele conditie van de hydrocycloon.

Twee liners kunnen er van buiten bijna identiek uitzien, maar een andere interne diameter kan een andere onderstroomopening creëren.

Voor vervangingsonderdelen geven we daarom de voorkeur aan het bevestigen van de originele linertekening, bestaande afmetingen of een monster vóór productie.

De belangrijkste afmetingen omvatten normaal gesproken:

Buitendiameter, totale hoogte, afgewerkte boringdiameter, wanddikte, positioneringsafmetingen en verbindingsdetails.

Als de voering in een metalen behuizing of polyurethaancomponent past, zijn de interfaceafmetingen ook belangrijk.

Een keramisch component dat zeer slijtvast is, maar niet correct in de bestaande montage past, is geen praktische oplossing.

Eendelig keramiek of keramisch beklede structuur?

Hydrocycloon spigot ontwerpen variëren tussen fabrikanten en installaties.

Sommige toepassingen gebruiken een relatief eenvoudige keramische inzet, terwijl andere vereisen dat het keramische slijtagecomponent samenwerkt met een stalen, rubberen of polyurethaan ondersteuningsstructuur.

We raden niet aan om de structuur alleen op basis van een productfoto te bepalen.

Het juiste ontwerp hangt af van de werkelijke montagemethode, de operationele belasting, de vereiste boormaat en de vervangingsprocedure.

Voor maatwerk vervangingsprojecten beoordelen we normaal gesproken het originele component en beslissen we vervolgens of het keramiek moet worden geproduceerd als:

• een eendelige alumina keramische voering,
• een keramische inzet gemonteerd in een buitenbehuizing,
• of een op maat gemaakt keramisch slijtagecomponent vervaardigd om te passen bij de bestaande apex montage.

Voor keramische onderdelen met complexe geometrie of relatief dikke secties, moeten vormgeving en bakken ook zorgvuldig worden overwogen, omdat de dimensionale controle moeilijker wordt naarmate de grootte en vorm van het component complexer worden.

Dit is een gebied waar ervaring met industriële keramische slijtageonderdelen belangrijker is dan simpelweg een alumina percentage te citeren.

Wat we controleren voordat we een keramische spigot liner aanbevelen

Voor een nieuw project willen we normaal gesproken de hydrocycloon begrijpen voordat we het definitieve keramische ontwerp bespreken.

De meest nuttige informatie is meestal het hydrocycloonmodel, de bestaande apexmaat, de vereiste afgewerkte boring, het slurrymateriaal, de geschatte deeltjesgrootte, de vaste deeltjesconcentratie en het huidige liner materiaal.

Het slijtagepatroon van het bestaande onderdeel is ook erg nuttig.

Als de bestaande voering bijvoorbeeld relatief uniforme interne slijtage vertoont, kan de oplossing eenvoudig zijn.

Als de ene kant zwaar is versleten terwijl de tegenoverliggende kant relatief intact blijft, kan dit duiden op een stromings-, uitlijnings- of operationeel probleem dat moet worden overwogen voordat simpelweg het materiaal wordt vervangen.

Foto's van het versleten component kunnen ons vaak meer vertellen dan een algemene uitspraak zoals “de voering slijt te snel.”

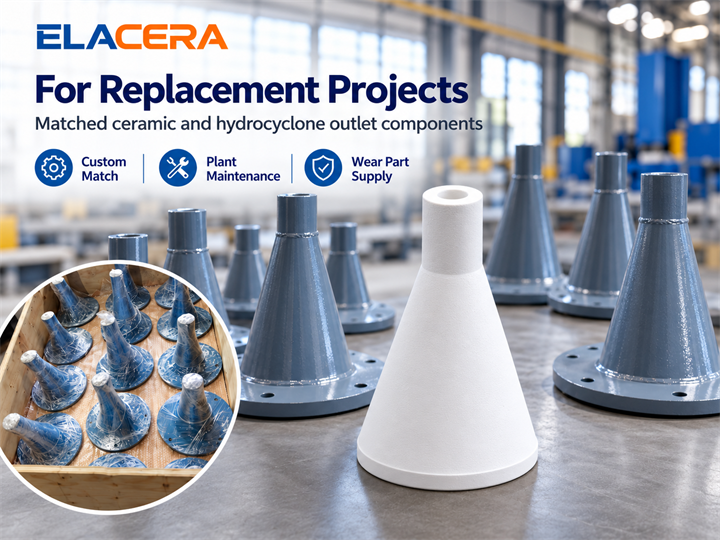

Op maat gemaakte alumina keramische spigot liners voor vervangingsprojecten

De meeste hydrocycloon slijtageonderdelen zijn niet echt universeel.

Zelfs wanneer de nominale cycloonmaat hetzelfde is, kunnen het apexontwerp, de buitenafmetingen en de montagemethode variëren tussen apparatuurfabrikanten.

Om deze reden kan ELACERA alumina keramische hydrocycloon spigot liners produceren volgens klanttekeningen, monsters of bevestigde afmetingen.

Voor vervangingsprojecten is onze belangrijkste zorg dat het keramische component niet alleen slijtvastheid biedt, maar ook nauwkeurig genoeg past bij de bestaande apparatuur voor praktische installatie en werking.

Vóór productie bevestigen we normaal gesproken de kritieke afmetingen en de vereiste interface met het omringende component.

Na het bakken en afwerken worden de boring- en hoofdmontageafmetingen opnieuw gecontroleerd vóór verzending.

Voor onderhoudsteams helpt dit een van de meest voorkomende problemen met op maat gemaakte keramische slijtageonderdelen te verminderen:

een voering die er correct uitziet, maar niet correct past wanneer deze op locatie aankomt.

Een slijtageonderdeel moet het proces beschermen, niet alleen de apparatuur

Hydrocycloon spigot liners zijn relatief klein in vergelijking met leidingen, cyclonen of slurrypompen.

Maar hun locatie maakt ze belangrijk.

Wanneer de apex slijt, is het probleem niet alleen de vervangingskosten. De verandering in de uitlaatgeometrie kan geleidelijk de werking van de cycloon beïnvloeden.

Daarom behandelen we de spigot liever als een proces slijtagecomponent dan simpelweg als een keramisch reserveonderdeel.

De juiste oplossing moet beide kanten van het probleem overwegen:

slijtvastheid en dimensionale stabiliteit.

Als u een bestaande hydrocycloon spigot of apex liner vervangt, is het sturen van de originele tekening, foto's van het versleten onderdeel of de belangrijkste afmetingen meestal de snelste manier om te evalueren of een alumina keramische oplossing geschikt is.
