Grote diameter keramisch beklede buistransitie voor het vervoer van slijppoeder

Product Short Description:
Grote keramisch beklede pijpovergangen beschermen taps toelopende secties waar abrasieve deeltjes zich kunnen concentreren naarmate de pijpdiameter verandert. Inlaat- en uitlaatsdiameters, overgangsprofiel, keramische dikte en aansluitingen worden aangepast volgens de goedgekeurde tekening.

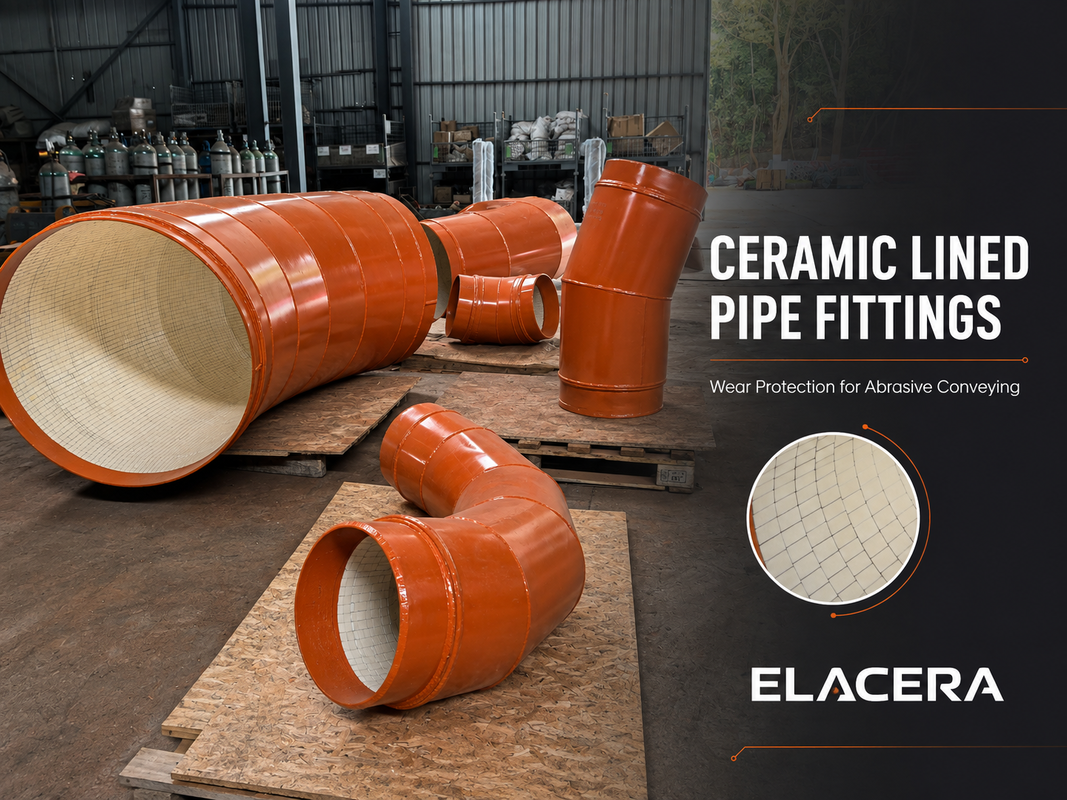

Grote keramisch beklede pijpovergang voor het transporteren van abrasief poeder

Een keramisch beklede pijpovergang is een stalen overgangsdeel dat intern is beschermd met slijtvaste aluminiumoxide keramische tegels. Het wordt gebruikt in systemen voor het transporteren van abrasief poeder waar een verandering in pijpdiameter geconcentreerde slijtage op het taps toelopende oppervlak kan veroorzaken. De inlaat- en uitlaatsdiameters, de lengte van de overgang, de keramische dikte en de aansluitingsdetails kunnen worden aangepast volgens de pijptekening.

Productoverzicht

Een pijpovergang is niet zomaar een rechte pijp met twee verschillende diameters. Naarmate materiaal door een verkleiner of vergroter gaat, veranderen de snelheid en de verdeling ervan.

Deeltjes kunnen naar één kant van de taper bewegen, waardoor lokale schuifslijtage of impact ontstaat. Slijtage kan zich ook concentreren nabij de inlaat, uitlaat of de aansluiting met de aangrenzende pijp.

Het bekledingsontwerp moet daarom het werkelijke stromingspad en de veranderende interne geometrie volgen - niet alleen de nominale pijpdiameter.

Belangrijkste kenmerken

• Aluminiumoxide keramische tegelbekleding volgt het taps toelopende binnenoppervlak
• Geschikt voor grote diameters en niet-standaard overgangsprofielen
• Aangepaste inlaat-, uitlaat-, lengte- en aansluitingsafmetingen
• Gladde bekledingsafsluiting helpt blootgestelde slijtagestappen te verminderen
• Afgehandelde binnendiameter wordt bevestigd vóór productie

Waarom keramische tegels gebruiken in een pijpovergang?

Een integrale keramische huls is praktisch voor veel rechte pijpsecties, maar kan moeilijk te produceren zijn voor een grote diameter of een continu veranderend profiel.

Individuele keramische tegels kunnen langs de taper worden gerangschikt om de veranderende geometrie te bedekken. De tegelgrootte, de voegpositie en de bekledingsafsluiting moeten worden beoordeeld volgens de vorm van de overgang en de verwachte richting van de materiaalstroom.

De typische bekledingsoptie is 95% aluminiumoxide keramiek. De uiteindelijke keramische kwaliteit en dikte worden bevestigd volgens het getransporteerde materiaal, de deeltjesgrootte, de snelheid en het waargenomen slijtagepatroon.

Typische technische informatie

Technische voordelen en ontwerpoverwegingen

Stroomrichting: Een convergerende overgang en een divergerende overgang produceren verschillende deeltjesbewegingen. De werkelijke transportrichting moet op de tekening worden aangegeven.

Overgangsprofiel: Een korte of steile taper kan turbulentie en lokale impact verhogen. De overgangslengte moet worden beoordeeld samen met de beschikbare installatieruimte.

Keramische dikte: Dikker keramiek vermindert de afgewerkte boring. De dikte moet worden afgewogen tegen slijtageomstandigheden en de vereiste transportcapaciteit.

Eindverbinding: De keramische bekleding moet zo soepel mogelijk aansluiten op de aangrenzende pijpbekleding om een blootliggende rand of een plotselinge interne stap te voorkomen.

Toepassingen

Keramisch beklede pijpovergangen worden vaak overwogen voor systemen die transporteren:

• Vliegas en kolenpoeder
• Cement- en klinkerstof
• Mineraalpoeder en zand
• Andere abrasieve droge deeltjes

Typische industrieën zijn energieopwekking, cement, mijnbouw, minerale verwerking en bulkgoederenbehandeling. Slurry, sterke corrosie, ongebruikelijke temperatuur of speciale drukcondities vereisen een aparte technische beoordeling.

Productie, inspectie en verpakking

De stalen overgang wordt vóór het bekleden gecontroleerd op goedgekeurde afmetingen. Tijdens de productie controleren we de keramische dekking, de continuïteit van het binnenoppervlak, de bekledingsafsluiting en de flensoriëntatie.

Afgehandelde grote fittingen worden individueel beschermd en vastgezet op een stalen rek of verpakt in een houten kist, afhankelijk van de productgrootte en transportvereisten.

Informatie vereist voor offerte

Gelieve te verstrekken:

• Inlaat- en uitlaatsdiameters
• Totale lengte of taperhoek
• Convergerende of divergerende stroomrichting
• Getransporteerd materiaal en deeltjesgrootte
• Transportssnelheid en bedrijfsomstandigheden
• Bestaande slijtagepositie of foto's van de locatie
• Vereiste afgehandelde binnendiameter
• Flensstandaard of aansluitingstekening

FAQ

Waarom kan een pijpovergang sneller slijten dan een rechte pijp?
De verandering in diameter beïnvloedt de deeltjessnelheid en -verdeling, wat slijtage op de taper of één kant van de fitting kan concentreren.

Waarom worden keramische tegels gebruikt in plaats van een integrale huls?
Keramische tegels zijn vaak praktischer voor grote diameters en continu veranderende interne profielen.

Is dikker keramiek altijd beter?
Nee. Overmatige dikte vermindert de afgewerkte boring en kan de materiaalstroom beïnvloeden. De dikte moet worden geselecteerd voor de werkelijke slijtageomstandigheden.

Kan ELACERA® produceren volgens een bestaande tekening?
Ja. De staalconstructie, de keramische lay-out, de aansluitingen en de afgehandelde binnendiameter worden beoordeeld aan de hand van de bevestigde tekening.

Welke informatie is het belangrijkst vóór de offerte?
De diameters, de overgangslengte, de stroomrichting, de materiaalkenmerken en het bestaande slijtagepatroon zijn de belangrijkste startpunten.

Praat met een expert op het gebied van slijtagebescherming

Stuur ons uw overgangstekening en operationele informatie. We zullen het waarschijnlijke slijtagegebied, de keramische lay-out en de aansluitingsdetails beoordelen voordat we de technische offerte voorbereiden.
