Elektriciteitscentrale Keramische patchpijp Hooghardheid Alumina Keramische patchpijp voor elektriciteitscentrale transportsystemen

Productbeschrijving

Materiaaltransporteurs in energiecentrales verwerken vliegas, gemalen kolen, kalksteenpoeder en andere schurende media. Continue schuifbeweging, de impact van deeltjes en lokale turbulentie kunnen een onbeschermde stalen pijp geleidelijk uitslijten, vooral bij bochten, pijpinlaten, diameterovergangen en andere locaties waar de stromingsrichting verandert.

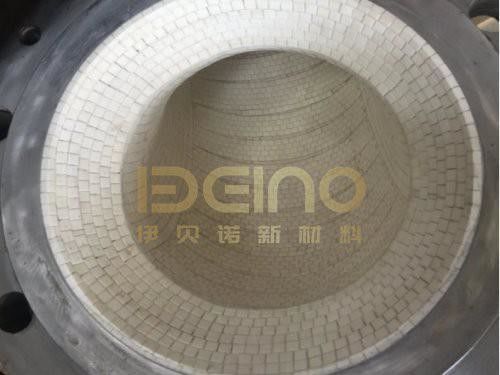

Deze keramische patchpijp voor energiecentrales maakt gebruik van slijtvaste aluminiumoxide keramische tegels die in een stalen pijp zijn geïnstalleerd. De stalen mantel biedt structurele ondersteuning, terwijl de keramische voering het binnenoppervlak beschermt tegen directe slijtage.

De opstelling van de voering, de dikte van het keramiek, de bevestigingsmethode en de specificaties van de stalen pijp worden aangepast op basis van het getransporteerde materiaal, de deeltjesgrootte, de snelheid, de temperatuur, de druk en de werkelijke slijtagepositie.

Waar begint pijpslijtage meestal?

Slijtage is niet altijd gelijkmatig verdeeld langs de pijpleiding. In transportsystemen van energiecentrales begint lokale schade vaak bij:

• Bochten en veranderingen in de transportrichting
• Pijpinlaten waar materiaal onder een hoek binnenkomt
• Reducties en veranderingen in de interne diameter
• Flensuiteinden en pijpverbindingen
• Verhoogde keramische randen of ongelijke tegelvoegen
• Gebieden die worden blootgesteld aan geconcentreerde deeltjesimpact
• Posities die worden beïnvloed door instabiele stroming of lokale turbulentie

Een dikkere keramische voering alleen garandeert geen langere levensduur. Het binnenoppervlak moet glad blijven, de voegen moeten correct zijn gerangschikt en blootgestelde randen die naar het binnenkomende materiaal wijzen, moeten worden vermeden.

Technische parameters

De bovenstaande waarden zijn algemene referenties voor het keramische materiaal. Definitieve materiaaleigenschappen, pijpafmetingen en voeringconstructie zijn onderhevig aan het bevestigde technische gegevensblad, de tekening en de bedrijfsomstandigheden.

Voeringstructuur

De composietpijp bestaat over het algemeen uit:

• Stalen buitenpijp
• Hecht- of bevestigingslaag
• Slijtvaste aluminiumoxide keramische tegels

De keramische tegels zijn langs het binnenoppervlak van de pijp gerangschikt om een continue slijtagebeschermingslaag te vormen. De afmetingen en de opstelling van de tegels worden geselecteerd op basis van de pijpdiameter en geometrie.

Voor pijpen met ingewikkelde vormen of relatief grote diameters bieden keramische tegels meer installatieflexibiliteit dan integrale keramische hulzen. Het aantal en de staat van de tegelvoegen moeten echter zorgvuldig worden gecontroleerd.

Verschillende bevestigingsstructuren kunnen worden geselecteerd op basis van temperatuur, impact, trillingen en bedrijfsomstandigheden. De definitieve constructie moet vóór de productie worden bevestigd.

Vijf ontwerpdetails die ertoe doen

Bevestig het getransporteerde materiaal, de snelheid, de temperatuur en de werkelijke slijtagepositie voordat u de voering selecteert.

Controleer de afgewerkte interne diameter, omdat de keramische dikte de beschikbare pijpboring vermindert.

Houd keramische voegen strak en glad om verhoogde randen die naar de materiaalstroom wijzen te voorkomen.

Bescherm flensuiteinden, reducties en verbindingen tegen blootgestelde stalen randen of abrupte interne stappen.

Selecteer de bevestigingsmethode op basis van temperatuur-, impact- en trillingsomstandigheden.

Typische toepassingen

• Pneumatisch transport van vliegas
• Transport van gemalen kolen
• Kolensystemen
• Stofafzuigleidingen
• Transport van kalksteenpoeder
• Asafvoerleidingen

Natte slurry of corrosieve omstandigheden vereisen een afzonderlijke evaluatie van het stalen materiaal en het bevestigingssysteem.

Informatie vereist voor offerte

Geef de pijptekening, hoeveelheid, getransporteerd materiaal, deeltjesgrootte, snelheid, temperatuur, druk, pijpafmetingen, keramische dikte en aansluitstandaard op.

Verpakking en levering

Keramisch beklede pijpen worden verpakt in geschikte houten kisten of vastgezet op versterkte stalen rekken. Pijpuiteinden en flensvlakken worden beschermd tijdens hantering en transport.

Over Elacera

Elacera levert aluminiumoxide keramische voeringen en op maat gemaakte slijtagebeschermingsoplossingen voor industriële transportapparatuur. Stuur ons uw tekening en bedrijfsomstandigheden voor technische evaluatie.
